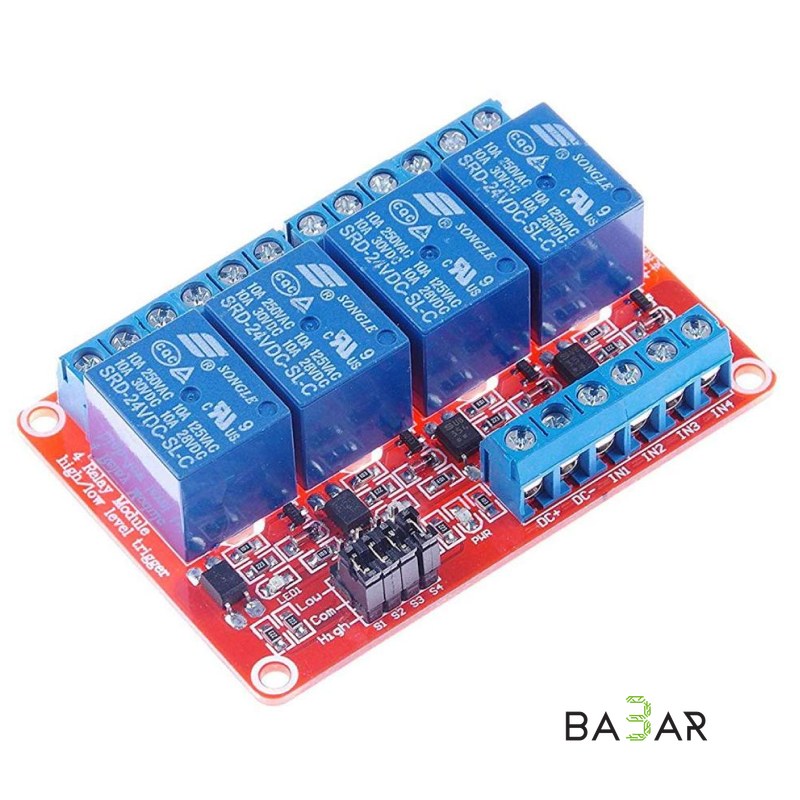

4-канальный релейный модуль 24V 10A с опторазвязкой (переключаемый высокий/низкий уровень High/Low Level Trigger)

Четырехканальный модуль силовой коммутации с рабочим напряжением обмотки 24 В постоянного тока. Модуль оснащен оптоэлектронной гальванической развязкой (оптронами) для каждого канала и джамперами переключения уровня срабатывания (High / Low Level Trigger). Это позволяет независимо настраивать срабатывание каждого реле от логической единицы (VCC) или логического нуля (GND). Модуль предназначен для управления четырьмя независимыми силовыми нагрузками переменного (до 250 В) и постоянного (до 30 В) тока в промышленных системах, шкафах автоматики и контроллерах с питанием 24 В.

## Технические характеристики

| Параметр | Значение |

| --- | --- |

| Количество каналов | 4 независимых канала |

| Напряжение питания обмоток (DC+) | DC 24V |

| Ток потребления одного реле | ~ 15–20 mA (при срабатывании) |

| Ток управления управляющего входа (IN) | 5 mA |

| Напряжение силовых контактов (AC) | 250V AC / 10A |

| Напряжение силовых контактов (DC) | 30V DC / 10A |

| Гальваническая развязка | Есть (оптроны PC817 на каждый канал) |

| Переключение триггера (S1–S4) | Высокий уровень (High) / Низкий уровень (Low) через джамперы |

| Тип контактов на каждый канал | Перекидной контакт (NO — нормально разомкнутый, COM — общий, NC — нормально замкнутый) |

| Индикация | Светодиод питания (PWR), светодиоды состояния каждого канала |

| Подключение сигналов и питания | Винтовые клеммники (DC+, DC-, IN1–IN4) |

| Габариты | ~ 73 × 50 × 18 мм |

### Ключевые особенности

• Переключаемый триггер High/Low Level: Перемычки S1–S4 позволяют индивидуально задать тип управляющего сигнала для каждого из 4 каналов (срабатывание по High или Low), обеспечивая полную универсальность подключения.
• Промышленный стандарт 24V: Оптимально подходит для прямой интеграции с программируемыми логическими контроллерами (ПЛК), промышленными датчиками и блоками питания 24 В.
• Оптическая гальваническая развязка: Встроенные оптроны надежно изолируют управляющие логические цепи от силовой нагрузки, предотвращая прохождение импульсных помех и скачков напряжения.
• Удобные винтовые клеммы: Обеспечивают надежную фиксацию силовых и сигнальных проводов без необходимости использования паяльного оборудования.

### Применение

• Системы промышленной автоматики, шкафы управления и диспетчеризации на базе ПЛК (PLC).
• Управление электромагнитными клапанами, приводами, контакторами и нагревателями.
• Автоматизация инженерных систем зданий (HVAC, освещение, вентиляция).
• DIY-проекты и интеграция с управляющими микроконтроллерами (Arduino, ESP32, STM32) через соответствующие схемы сопряжения 24V.

---
