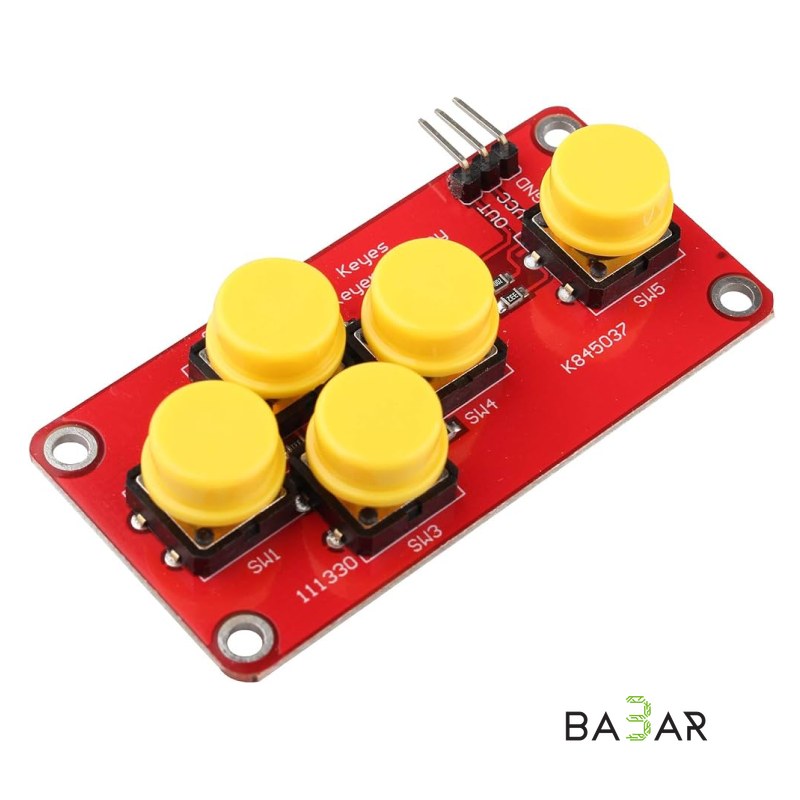

# Модуль AD Keyboard Simulate Five Key — аналоговая клавиатура на 5 кнопок для Arduino

AD Keyboard Simulate Five Key — это модуль расширения для Arduino с 5 кнопками (как правило, клавиши направлений «Вверх», «Вниз», «Влево», «Вправо» и «Выбор»). Главное преимущество модуля — резистивный делитель напряжения, благодаря которому все 5 кнопок занимают всего один аналоговый вход контроллера, экономя цифровые порты.

Как это работает

Каждая кнопка подключена к своему резистору. При нажатии на любую кнопку цепь замыкается, и на аналоговом пине (например, A0) формируется уникальное напряжение, которое Arduino считывает через встроенный АЦП.

Спецификация

• Напряжение питания: 3.3 В или 5 В
• Тип сигнала: аналоговый (диапазон значений от 0 до 1023)
• Интерфейс: 3-проводной (GND, VCC, OUT)
• Совместимость: стандартный сенсорный интерфейс Arduino

Подключение к Arduino

• GND — к пину GND на Arduino
• VCC — к пину 5V (или 3.3V) на Arduino
• OUT — к аналоговому пину (например, A0)

Применение: создание пользовательских интерфейсов управления, меню на LCD-дисплеях, джойстиков и игровых контроллеров на базе Arduino, экономия цифровых портов в проектах с ограниченным количеством выводов.
