Описание товара

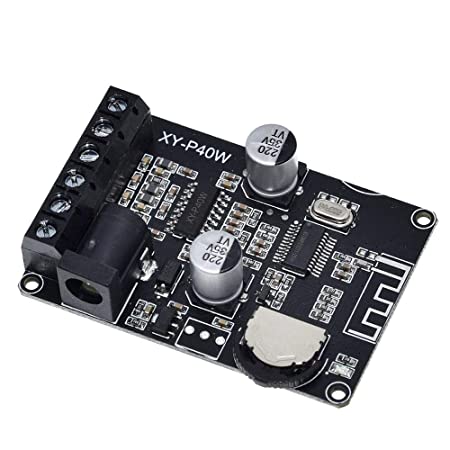

Выходная мощность до 2 х 40Вт, диапазон напряжений питания от 6В до 24В.
Технические характеристики:
- Bluetooth расстояние до: 15 м
- Bluetooth стандартный протокол: Bluetooth 5,0 + EDR
- Номинальная мощность: 40 Вт × 2 (питание 24В, нагрузка 8 Ом)
- Входной интерфейс: Bluetooth, AUX
- Режим работы: автоматическое переключение
- Микросхема усилителя: XY-P40W
- Вход питания: DC 6В-26В ток 2A или выше
- Габариты (без учета выступов): (W) 55 × (D) 38 × (H) 18 мм (без регулятора громкости)
- Вес нетто: 17 г
- Нагрузка: 4Ω при питании 5-16 В, 8Ω при питании 5-26 В
Усилитель мощностью 2×40 Вт, AUX + bluetooth вход 2-в-1.
Выходная мощность (на частоте 1 кГц): 20 Вт * 2 при питании 12 В нагрузка 4Ω; 30 Вт * 2 при питании 16 В нагрузка 4Ω; 30 Вт * 2 при питании 21 В нагрузка 8Ω; 40 Вт * 2 при питании 24 В нагрузка 8Ω (требуется теплоотвод!)
Усилитель из высококачественных компонентов и материалов, отличается высокой производительностью и невысокой стоимостью, особенно для HIFI музыкального усилителя с высокой мощностью и высокой точностью. Вес всего 17 грамм! Не допускается превышать напряжение питания свыше 26В!
Усилитель имеет два режима входа с источника звука, два в одном — AUX и bluetooth .
Возможна установка фотодиода для работы с пультом ДУ.
Версия bluetooth 5,0, обеспечивает более высокую эффективность передачи сигнала, увеличенное расстояние передачи, меньшее время задержки.
Механизм защиты усилителя: защита от обратной полярности включения питания; защита от короткого замыкания; самовосстановление защиты от перегрева.
Не забывайте ставить по питанию электролитические конденсаторы на 4700-10000 мкФ на напряжение больше чем напряжение питания усилителя, и параллельно включенные керамические конденсаторы на 0,47-1,5мкФ.
Подключите питание к плате усилителя, подключите к динамикам, поверните ручку регулятора громкости, после щелчка включения загорится синий светодиодный индикатор. Включите настройки телефона — bluetooth — поиск «XY-P40W», и затем нажмите на телефоне кнопку подключения, после успешного подключения, будет звук подсказки «ding dong», соединение bluetooth установлено, можно воспроизводить звук с телефона. В следующий раз усилитель мощности будет автоматически подключаться обратно к телефону.
Если вы хотите использовать аудиовход AUX, то разорвите на телефоне bluetooth-соединение, появится звуковой запрос, вставьте аудио кабель для воспроизведения музыки в разъем AUX. В режиме AUX (линейный вход) соединение bluetooth автоматически переключится.
