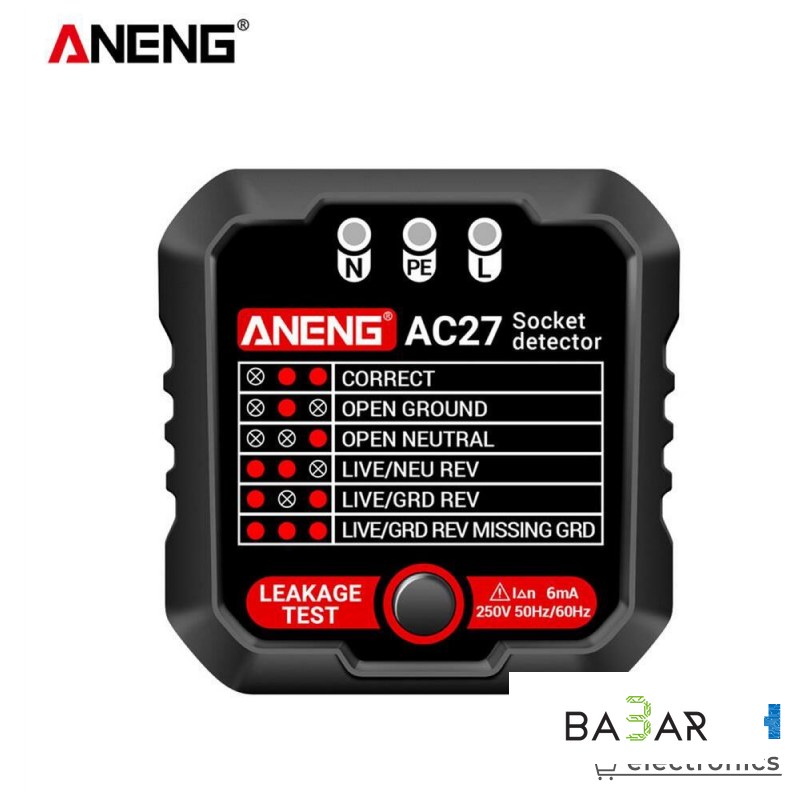

Цифровой тестер розетки и фазометр (Socket Detector / Outlet Tester)

# Цифровой тестер розетки и фазометр (Socket Detector / Outlet Tester)

Профессиональный портативный тестер электрических розеток и индикатор фазы (фазометр). Предназначен для быстрой, безопасной и точной проверки правильности подключения проводов в однофазных бытовых и промышленных электрических сетях (110V–250V), определения правильности разводки контактов (Фаза, Ноль, Заземление), а также тестирования устройств защитного отключения (УЗО / RCD).

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Тип прибора | Цифровой тестер розетки / индикатор фазы и заземления |

| Рабочее напряжение | 90…250 В AC (50/60 Гц) |

| Измерение напряжения сети | Да (цифровой ЖК-дисплей с отображением RMS напряжения) |

| Точность измерения напряжения | $\pm(2.0\% + 2)$ |

| Тестирование УЗО (RCD Test) | > 30 мА (время срабатывания 30\text{mA}$) позволяет проверить работоспособность автомата УЗО/дифавтомата одной кнопкой.

• Безопасность стандартов CAT III: Прочный огнеупорный ABS-пластик и защищенная элементная база гарантируют безопасность электрика и сервисного мастера при работе.

---

### Таблица интерпретации ошибок подключения (LED & LCD)

Тестер распознает 7 основных вариантов состояния электросети:

| Состояние LED индикаторов | Расшифровка линии | Статус сети |

| --- | --- | --- |

| ● ● ○ | Correct (Корректное подключение) | ОК (Безопасно) |

| ○ ● ○ | Open Ground (Обрыв заземления) | Ошибка |

| ● ○ ○ | Open Neutral (Обрыв нуля) | Ошибка |

| ○ ○ ○ | Open Live (Обрыв фазы / Нет напряжения) | Ошибка |

| ● ○ ● | Live/Ground Reverse (Перепутаны Фаза и Заземление) | Опасность! |

| ○ ● ● | Live/Neutral Reverse (Перепутаны Фаза и Ноль) | Ошибка |

| ● ● ● | Live/GRD Reverse, Missing GRD (Перепутана Фаза и Ноль при отсутствии Земли) | Опасность! |

---

### Порядок тестирования системы УЗО (RCD / GFCI)

1. Вставьте тестер в проверяемую розетку под напряжением.

2. Убедитесь, что светодиодный индикатор показывает корректную схему разводки (Correct).

3. Нажмите и удерживайте кнопку «RCD Test» не более 3 секунд.

4. При исправном УЗО защитный автомат в щитке должен моментально отключить питание линии.

> Важно: Если светодиоды указывают на ошибку монтажа (например, отсутствие заземления), кнопка RCD Test заблокирована во избежание короткого замыкания.

---

### Область применения

• Электромонтажные и ремонтные работы: Быстрый приемный контроль качества монтажа розеток и электропроводки в новостройках и офисах.
• Сервисное обслуживание и аудит: Проверка заземления и напряжения перед подключением чувствительного оборудования (серверы, станки с ЧПУ, бытовая техника).
• Бытовое использование: Проверка розеток в доме, квартире или на даче перед подключением мощных приборов (стиральные машины, водонагреватели, электрокотлы).
