• Плата USB UART CP2102 (микро) — WaveShare

  ---

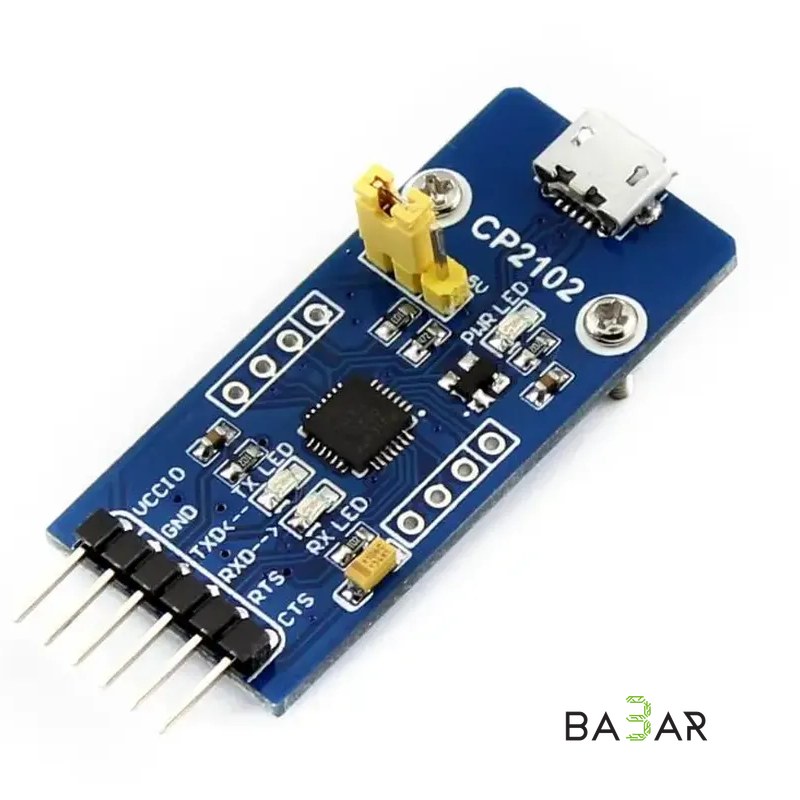

  Плата USB UART CP2102 (микро) — это дополнительная плата, встроенная в однокристальный мост USB-UART CP2102.



  Технические характеристики платы USB UART CP2102

  ---

  • Передача данных с однокристального USB на UART
    • Не требуется внешнего сопротивления, не требуется внешний кристалл.
    • Схема сброса при включении чипа и регулятор напряжения
    • Интегрированная 1024-байтовая EEPROM
  • USB-контроллер функций
    • Соответствует спецификации USB 2.0; полная скорость (12 Мбит/с)
    • Состояния приостановки USB поддерживаются через контакты SUSPEND.
  • УАРТ
    • Все сигналы установления связи и интерфейса модема
    • Поддерживаемые форматы данных:
      • Биты данных: 5, 6, 7 и 8.
      • Стоп-биты: 1, 1,5 и 2.
      • Четность: нечетная, четная, без четности.
    • Скорость передачи данных: от 300 бит/с до 1 Мбит
    • 576-байтовый буфер приема; 640-байтовый буфер отправки
    • Поддерживается аппаратная функция или функция установления связи X-On/X-Off.
    • Поддержка персонажей событий
  • Драйверы устройств виртуального COM-порта
    • Windows 8/7/Vista/Сервер 2003/XP/2000
    • МАК ОС-Х/ОС-9
    • Linux 2.40 или выше
  • Поддержка прямого привода USBXpress
    • Windows 7/Vista/Сервер 2003/XP/2000
    • Windows CE
  • Диапазон температур
    • от -40 до +85°С



  Подробности о плате USB UART CP2102

  ---

  • Поддерживает Mac, Linux, Android, WinCE, Windows 7/8/8.1/…
  • Поддержка выходного напряжения: 5 В или 3,3 В
  • Встроенное устройство защиты USB: SP0503
  • 3 светодиода: светодиод TXD, светодиод RXD, светодиод POWER.
  • Доступные контакты на головках: TXD, RXD, RTS, CTS.
  • Другие контакты доступны через просверленные отверстия, их легко подключить к системе пользовательского приложения (доступны отдельные штыревые головки)



  Как использовать USB UART CP2102?

  ---

  Если вы работаете с MCU:

  • VCCIO: выход 3,3 В или 5 В (модуль питается от USB, внутренняя перемычка должна быть закорочена на 3,3 В или 5 В)
  • GND: подключается к GND
  • TXD: подключается к MCU.RX (направление сигнала: MCU.RX<< CP2102 << PC.TX)
  • RXD: подключение MCU.TX (синий: MCU.TX >> CP2102 >>PC.RX)
  • RTS: подключение к MCU.CTS (направление сигнала: MCU.CTS<< CP2102 << PC.RTS)
  • CTS: подключается к MCU.RTS (направление сигнала: MCU.RTS >> CP2102 >>PC.CTS)
  • Примечание. Предоставляются образцы VCP и программная библиотека драйверов USBXpress.
