Характеристики

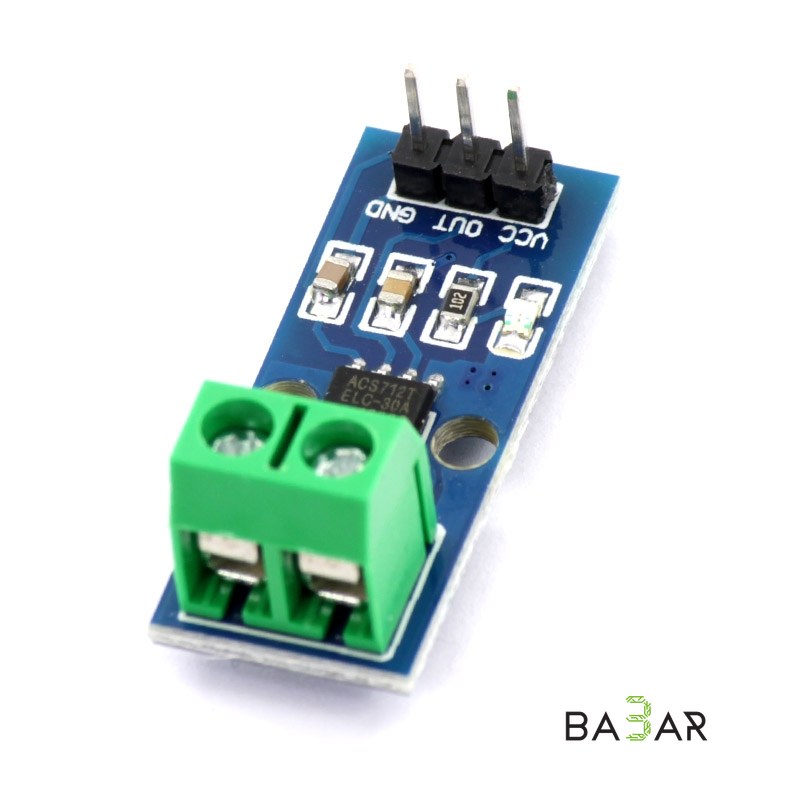

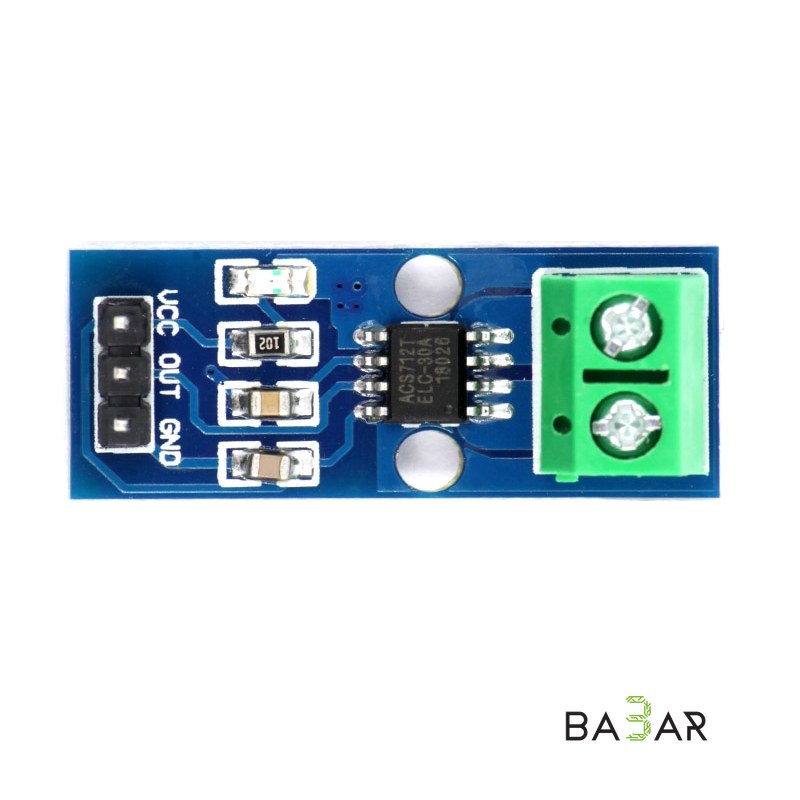

Датчик тока 30A
Датчик собран на основе микросхемы ACS712, Датчик тока на эффекте Холла -30А … +30А
Имеет два вывода питания и один вывод для подключения к аналоговому входу контроллера, Можно замерять переменный ток используя специальную библиотеку для определения приведённого значения тока по синусоиде
При отсутствии тока на выход идёт напряжение величиной в половину напряжения питания. Если ток подымается в плюсовую сторону то напряжение на выходе будет выше половины питающего, а если в минусовую, то напряжение будет меньше половины питающего. Или попросту можно сказать, что половина питающего напряжения взята за среднюю точку.
Питается датчик от напряжения 5 В На каждый ампер измеряемого тока, напряжение на выходе изменяется на 66 мВ.
Светодиод индикации питания
Размеры платы 31 х 13 мм
