Описание:

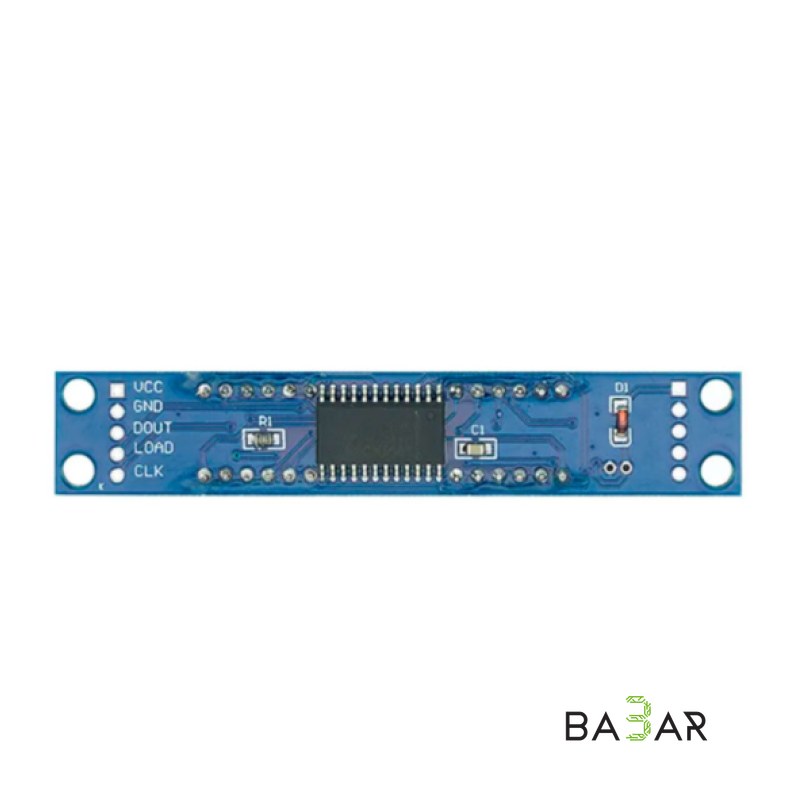

Модуль представляет собой два соединенных между собой 4-х разрядных светодиодных индикатора, управление которыми выполняется с помощью интегральной микросхемы MAX7219. Данный 7-сегментный дисплей служит отличным средством вывода информации: это могут быть данные с датчиков или модуля часов реального времени. 8 разрядов на дисплее позволяют выводить время в формате число/месяц/год или часы/минуты/секунды. Яркая светодиодная подсветка обеспечивает отличную видимость отображаемых символов на дистанции.
Яркость подсветки можно настроить программным способом. Имеется функция режима сна с низким энергопотреблением (150 мкА). Модуль дисплея использует SPI протокол передачи данных для связи с контроллером. Для этого выводы DIN, CS, CLK подключаются к соответствующим контактам (например, на плате Ардуино Нано это D8, D7, D9). Используйте специализированную библиотеку LedControl.h для быстрого написания кода в среде разработки Arduino IDE.
Примеры использования:
- Умные часы с будильником на Arduino
- Вывод данных с датчиков
Характеристики:
- Управляющая микросхема: MAX7219
- Напряжение питания: 5 В постоянного тока
- Размеры: 82x15x18 мм
