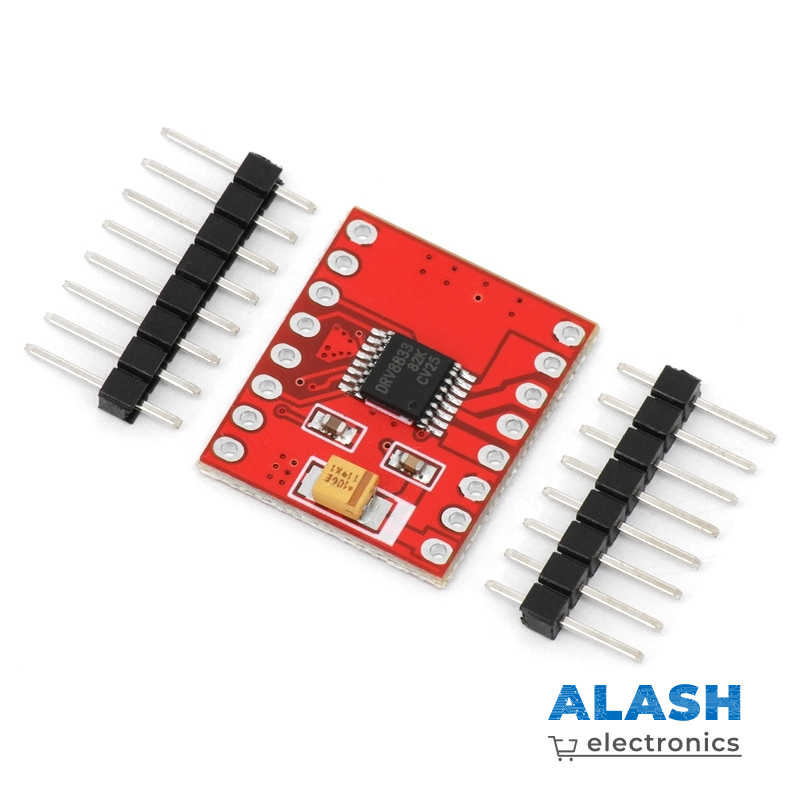

Драйвер двигателей DRV8833

Модуль драйвера управления двумя коллекторными двигателями на микросхеме DRV8833 содержит все необходимые компоненты для управления 2 коллекторными двигателями и не требует использования дополнительных компонентов. Двойной H-мост позволяет управлять 2 двигателями постоянного тока или 1 биполярным шаговым двигателем, что делает этот драйвер великолепным решением для работы с маломощными электродвигателями.

Драйвер поддерживает следующие режимы работы: Вперед, Назад, Торможение и Остановка. Регулирование скорости вращения каждого из двигателей при помощи ШИМ-регулирования с максимальной частотой 50 кГц. Дополнительно предусмотрен вход перевода драйвера в ждущий режим подачей низкого логического уровня на вход STBY. Формула для рассчета ограничения выходного тока: I(A) = 0.2V / R (Ohm), если поставить перемычки – ограничение будет вылючено.

Драйвер отлично стыкуется как с 5V-платами Arduino, так и с 3,3V-контроллерами и миникомпьютерами. Распиновка выполнена таким образом, что входные контакты находятся на одной стороне, а выходные – на другой.

Микросхема драйвера DRV8833

Напряжение питания двигателей 2,7 – 10,8 В

Напряжение логической части 3 – 5,5 В

Максимальный ток двигателей 1,5 А на каждый канал (2 канала могут быть соединены параллельно)

Частота управления ШИМ 50 кГц

Ограничение тока канала есть, резистор

Защита от перегрева есть

Вес 10 г

Размеры 21 x 18 x 3 мм
