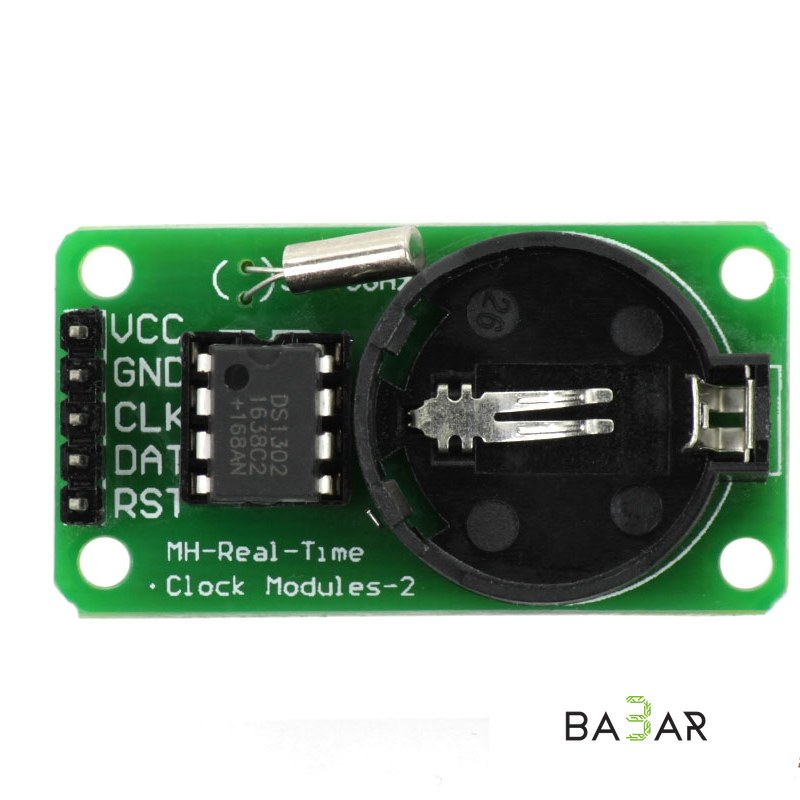

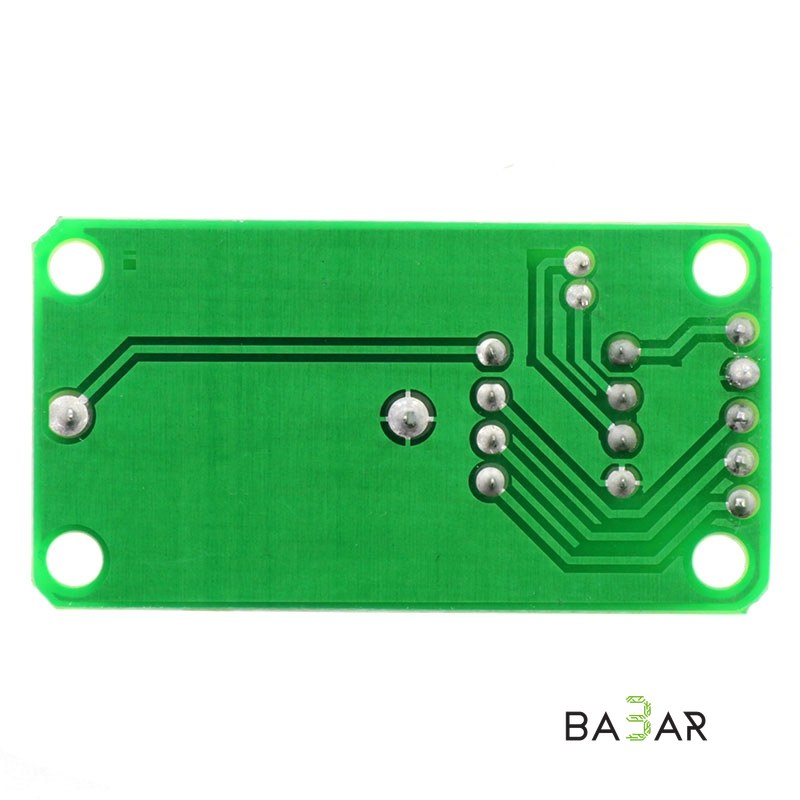

DS1302 Модуль часов реального времени.
Микросхема DS1302 содержит часы реального времени с календарем и 31 байт статического ОЗУ.
Описание:
Подсчет реального времени в секундах, минутах, часах, датах месяца, месяцах, днях недели и годах с учетом высокосности текущего года вплоть до 2100 г.
Дополнительное ОЗУ 31 x 8 для хранения данных
Последовательный ввод – вывод информации для сокращения выводов микросхемы
Выполнение всех функций при напряжении питания 2.0-5.5 В
— выполнение всех функций при напряжении 2.0-5.5 В на дополнительном выводе питания
Потребление не более 300 нA при 2.5 В питания
Чтение и запись информации по одному байту или потоком
Исполнение в 8-ми выводном корпусе DIP, а также по заказу в 8-ми выводном SOIC корпусе для поверхностного монтажа
Простой 3-проводной интерфейс
Совместимость с TTL-микросхемами (Vcc= 5V)
