Характеристики
Напряжение питания Vcc: 5 В или 3,3 В
· Напряжение на выходе датчика при Vcc 5В: ~3 … 1,75 В; при Vcc 3,3В: ~2 … 1 В
· Выход датчика инверсный
· Максимальный потребляемый ток: < 5,3 мА, при Vcc = 5 В и датчик погружён в грунтовую воду.
· Глубина погружения в почву: 65 мм
· Рабочая температура: 0 … 85 °С
· Габариты: 105х16х7 мм (с учётом колодки выводов)
· Вес: 5 г
Подключение:
В комплекте имеется кабель для быстрого и удобного подключения к Trema Shield .
Выход датчика подключается к любому аналоговому входу Arduino .
Модуль удобно подключать 2 способами, в зависимости от ситуации:
Способ — 1 : Используя провода и Piranha UNO
Используя провода «Папа — Мама », подключаем напрямую к контроллеру Piranha UNO
Способ — 2 : Используя проводной шлейф и Shield
Используя 3-х проводной шлейф, к Trema Shield, Trema-Power Shield, Motor Shield, Trema Shield NANO
Питание:
Входное напряжение питания 5 В или 3,3 В, постоянного тока, подаётся на выводы Vcc (V) и GND (G) датчика. Датчик можно подключить к постоянному питанию (тип подключения 1), а можно управлять питанием датчика (тип подключения 2) если подавать питание на датчик с любого информационного вывода, тогда функцией digitalWrite() можно включать или выключать датчик. При таком подключении нужно дать датчику время для включения генератора частоты, примерно 50 миллисекунд.
Питание датчика от информационного вывода (тип подключения 2), возможно, благодаря низкому энергопотреблению датчика (потребляемый ток <5,3мА).
Подробнее о модуле:

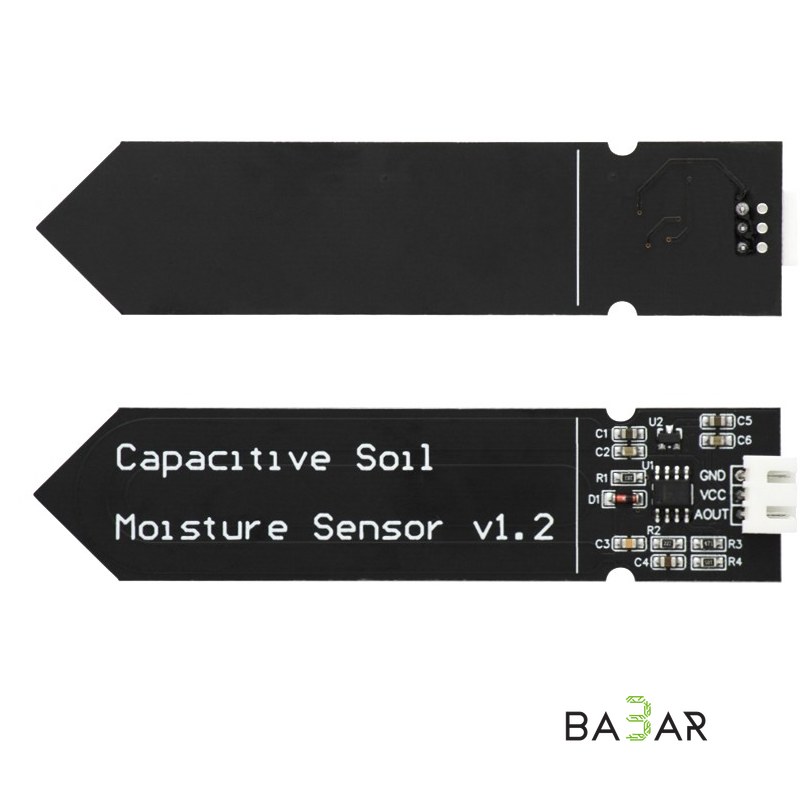

Модуль использует технологию шунтирования высокой частоты за счет чего электроды датчика физически не контактируют с почвой и не подвержены коррозии. Датчик возвращает инверсное значение: чем больше влажность, тем ниже показания. Максимальные показания — датчик находится в воздухе, минимальные — датчик находится в воде по линию пиктограммы деревьев (65мм).
