Описание

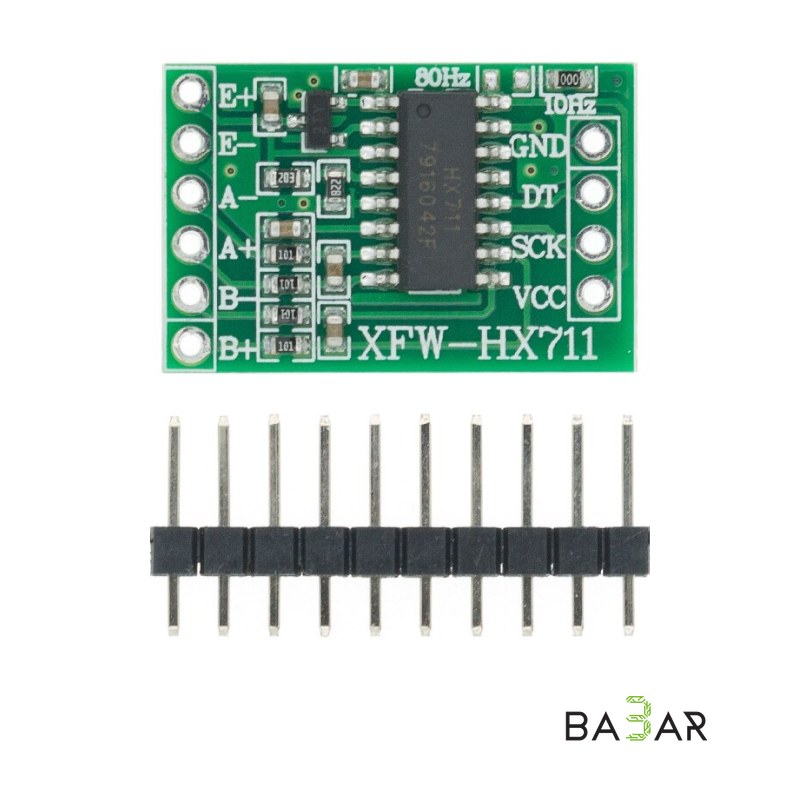

Двухканальный 24-битный прецизионный аналого-цифровой преобразователь с датчиком веса, усилителем нагрузки и модулем АЦП HX711 представляет собой небольшую коммутационную плату; для микросхемы HX711, которая позволяет легко считывать показания датчиков веса для измерения веса. Подключив модуль к микроконтроллеру, вы сможете считывать изменения сопротивления тензодатчика; и с некоторой калибровкой. Вы сможете получить очень точные измерения веса.
Это может быть полезно для создания собственного промышленного масштаба, управления технологическими процессами или простого обнаружения присутствия. Датчик взвешивания HX711 использует для связи двухпроводной интерфейс (часы и данные). Выводы GPIO любого микроконтроллера должны работать, и было написано множество библиотек, упрощающих чтение данных с HX711.
Технические характеристики и особенности:
- Рекомендуемое напряжение возбуждения: 5-10В.
- Два выбираемых дифференциальных входных канала.
- Встроенный активный малошумящий PGA с выбираемым коэффициентом усиления 32, 64 и 128.
- Встроенный регулятор питания для аналогового источника питания тензодатчиков и АЦП.
- Выбираемая скорость выходных данных 10SPS или 80SPS.
- Встроенный генератор, не требующий внешних компонентов, с дополнительным внешним кристаллом.
- Встроенная функция сброса питания при включении.
- Простое цифровое управление и последовательный интерфейс: управление с помощью контактов, программирование не требуется.
- Одновременное отключение питания 50 и 60 Гц.
