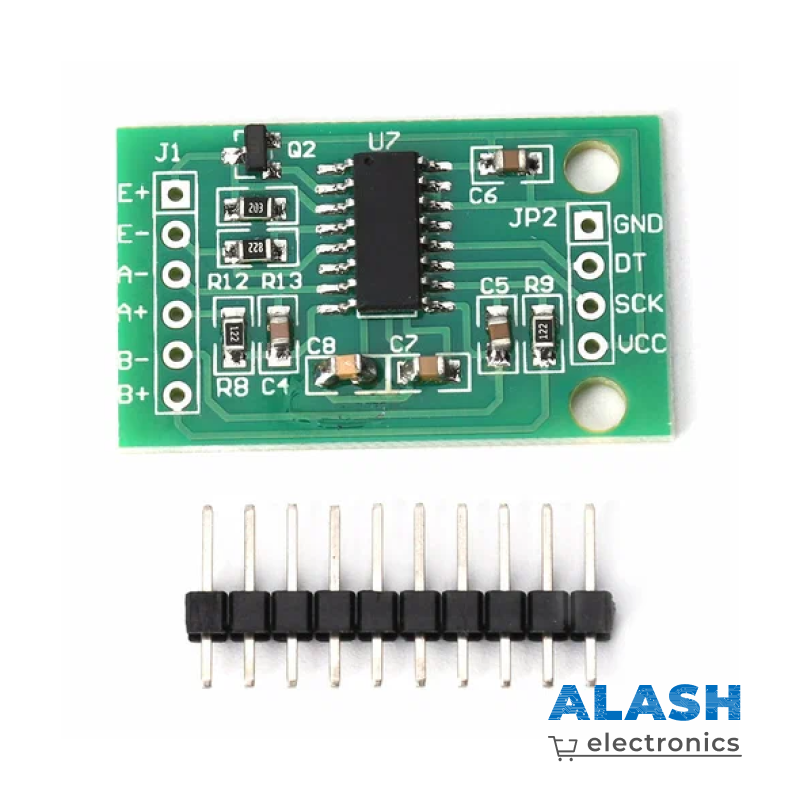

HX711 — модуль АЦП для тензодатчиков (комплект 4 шт. с креплением)

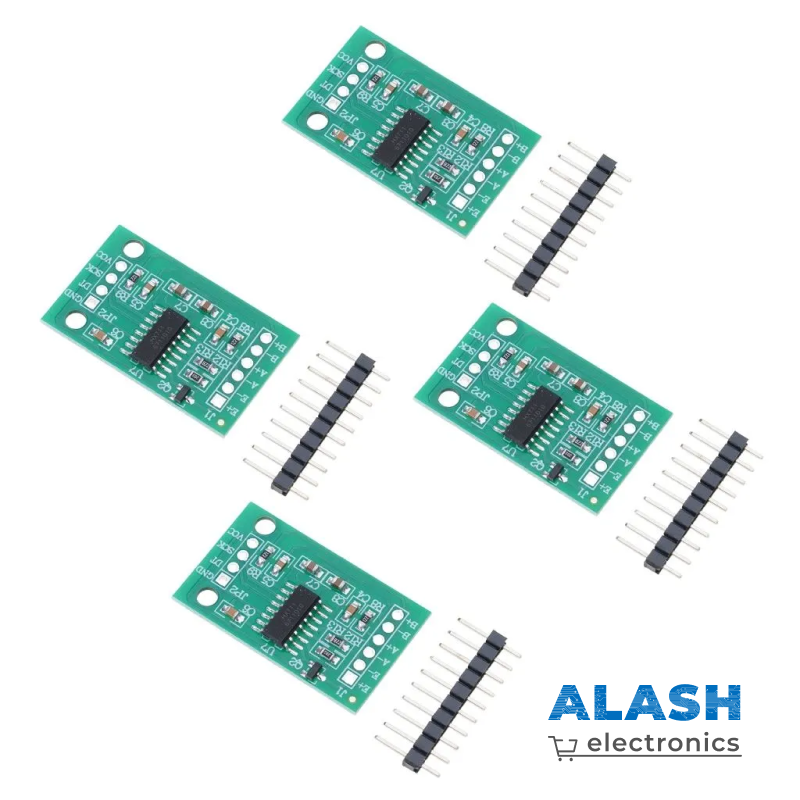

HX711 — это готовое решение для тех, кто хочет добавить точное измерение веса в свой проект на Arduino, ESP32 или любом другом микроконтроллере. Это 24-битный аналого-цифровой преобразователь (АЦП), специально разработанный для работы с тензодатчиками (датчиками нагрузки) в мостовой схеме — именно такие датчики применяются в кухонных весах, напольных весах и промышленных системах взвешивания. В комплект входят 4 модуля с креплением, что удобно для проектов, где требуется несколько независимых точек измерения — например, платформа на четырёх опорах, каждая со своим тензодатчиком.

> Важно: тензодатчики в комплект не входят и приобретаются отдельно.

### Точность измерения и усиление сигнала

Сигнал с тензодатчика очень слабый и требует усиления перед оцифровкой. HX711 решает эту задачу с помощью встроенного программируемого усилителя с коэффициентом усиления 32, 64 или 128, что позволяет гибко настраивать чувствительность под разные типы датчиков и диапазоны нагрузки.

### Простое подключение

Для работы с микроконтроллером модулю требуется всего 2 линии данных — DT (данные) и SCK (тактовый сигнал), что существенно экономит выводы платы по сравнению с параллельными АЦП. К самому тензодатчику модуль подключается стандартной четырёхпроводной схемой моста (E+, E-, A+, A-).

### Совместимость с Arduino

Для быстрого старта доступны популярные библиотеки, такие как `HX711_ADC` и `HX711 by bogde`, которые берут на себя всю работу по калибровке и переводу сырых значений АЦП в граммы или килограммы.

## Технические характеристики

| Параметр | Значение |

| --- | --- |

| Тип | 24-битный АЦП для тензодатчиков |

| Разрядность АЦП | 24 бит |

| Напряжение питания | 2,6–5,5 В (обычно используется 5В) |

| Частота дискретизации | 10 Гц / 80 Гц (переключается программно) |

| Коэффициент усиления | 32 / 64 / 128 (программируемый) |

| Интерфейс подключения к МК | 2-проводной (DT, SCK) |

| Подключение тензодатчика | 4 провода (E+, E-, A+, A-) |

| Размер модуля | ~38 х 21 мм |

| Комплектация | крепление для фиксации модуля |

| Количество модулей в комплекте | 4 шт. |

| Тензодатчики в комплекте | Нет (приобретаются отдельно) |

## Применение

• Сборка электронных весов (кухонные, напольные, платформенные)
• Считывание показаний с тензодатчиков в проектах IoT и автоматизации
• Взвешивающие устройства собственной конструкции с несколькими точками измерения
• Учебные и лабораторные проекты по электронике
