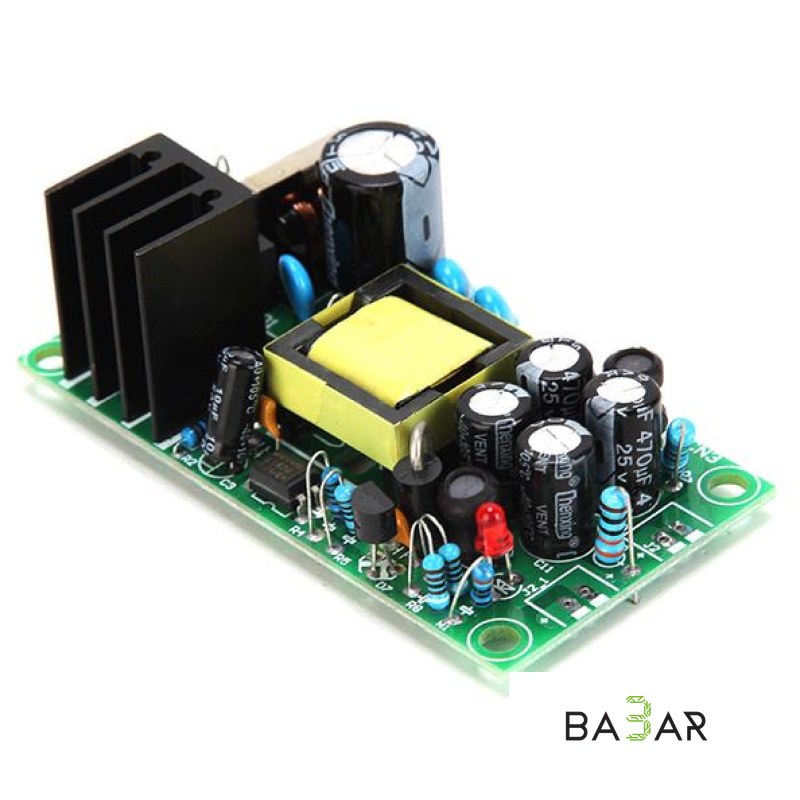

Изолированный импульсный блок питания AC-DC 220V в 12V 1A / 5V 1A

Компактный сетевой изолированный импульсный модуль питания AC-DC с двумя независимыми каналами постоянного тока на выходе — 12 В (1 А) и 5 В (1 А). Модуль предназначен для преобразования сетевого переменного напряжения 220 В в изолированное стабилизированное постоянное напряжение. Конструкция обеспечивает надежную гальваническую развязку между высоковольтной первичной цепью и низковольтными потребителями. Наличие одновременно двух линий питания делает этот модуль идеальным решением для силовой автоматики, где требуется силовое напряжение 12 В (для реле, замков, вентиляторов) и логическое напряжение 5 В (для микроконтроллеров и датчиков).

## Технические характеристики

| Параметр | Значение |

| --- | --- |

| Тип преобразователя | Импульсный сетевой AC-DC (Flyback / Обратноходовой) |

| Входное напряжение | AC 85V – 265V (50/60 Гц) |

| Выходное напряжение (Канал 1) | DC 12V ± 5% |

| Выходной ток (Канал 1) | 1A (номинальный) |

| Выходное напряжение (Канал 2) | DC 5V ± 5% |

| Выходной ток (Канал 2) | 1A (номинальный) |

| Суммарная выходная мощность | до 17 Вт |

| КПД | до 85% |

| Гальваническая развязка | Полная (изолирующий трансформатор + оптопара) |

| Защита | От перегрузки по току, короткого замыкания, перегрева |

| Монтаж | Встраиваемая плата (контактные площадки под пайку) |

| Габариты | ~ 75 × 35 × 20 мм |

### Ключевые особенности

• Двухканальный выход (12V + 5V): Исключает необходимость установки дополнительных DC-DC конвертеров, позволяя одновременно питать силовые исполнительные механизмы (12V) и управляющие микроконтроллеры (5V).
• Полная гальваническая развязка: Высоковольтная сетевая часть надежно изолирована от выходов с помощью импульсного трансформатора и оптопары обратной связи, что гарантирует безопасность электроники.
• Широкий входной диапазон (85V–265V): Стабильная работа при просадках и скачках напряжения в бытовых и промышленных электрических сетях.
• Встроенная радиаторная система: Силовой транзистор снабжен алюминиевым радиатором для эффективного отвода тепла при непрерывной эксплуатации под нагрузкой.

### Применение

• Встраиваемые источники питания для систем «Умный дом», контроллеров умных замков и релейных блоков.
• Питание плат управления Arduino, ESP32, STM32 совместно с силовыми 12V реле и драйверами двигателей.
• Ремонт и сборка бытовой техники, контроллеров климатического оборудования и сетевого приборостроения.
• Компактные DIY-блоки питания с раздельными линиями напряжения.

---
