Характеристики
Описание:

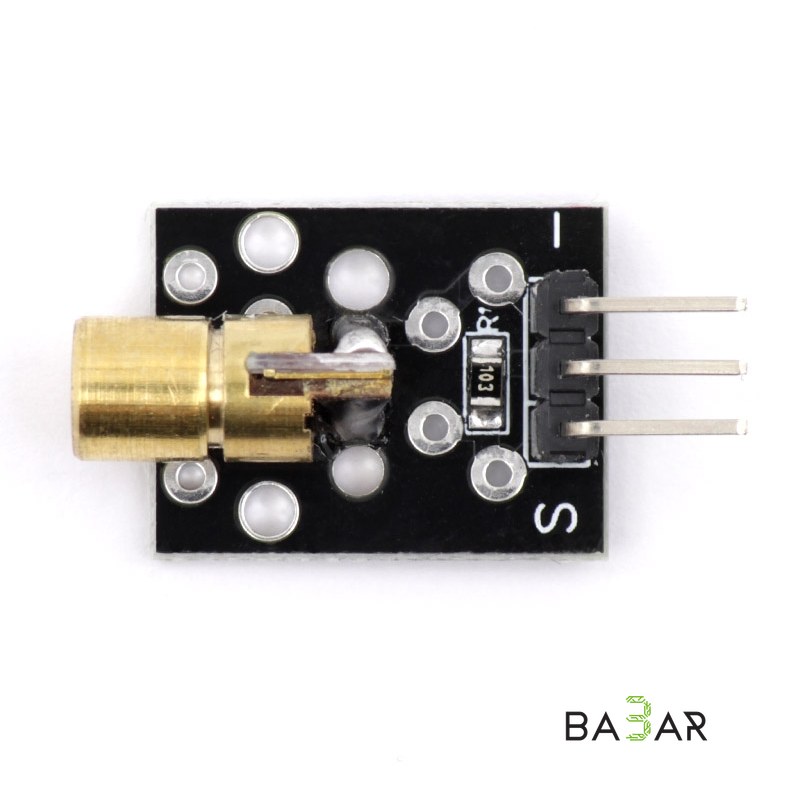

Лазерный модуль представляет собой светодиод с медным цилиндрическим радиатором для охлаждения, который используется в качестве излучаемого компонента. Модуль может применяться, как в охранной системе с использованием выходящего луча в роли преграды, при пересечении которого срабатывает сигнализация, так и в бытовых проектах.

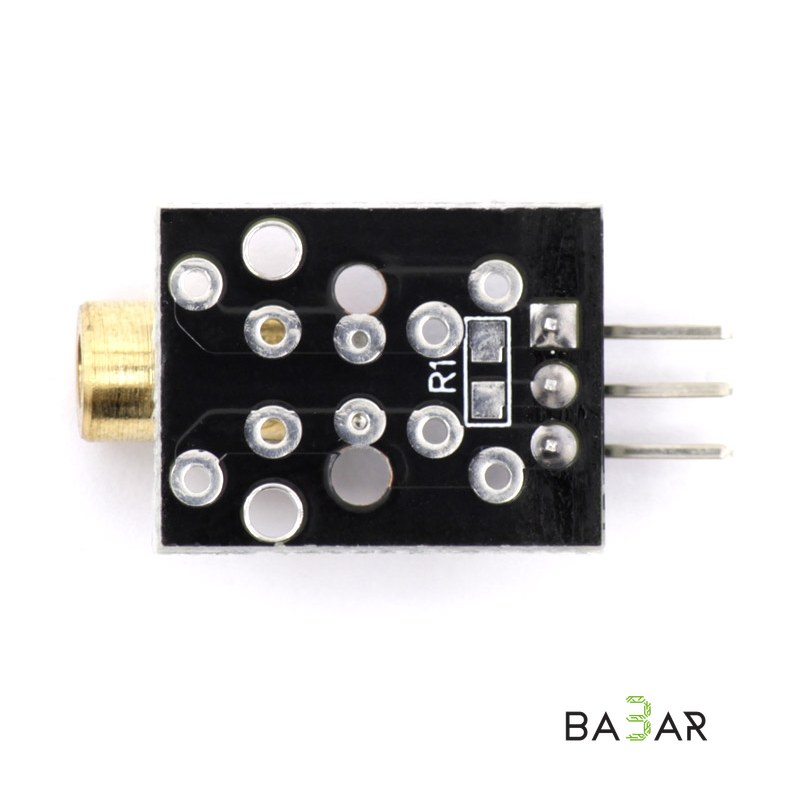

Плата модуля спроектирована на основе лазерного диода KY-008 и вспомогательных пассивных элементов, для обеспечения стабильной работы лазера. Преимуществами модуля являются: потребление 30 мА тока и возможность потреблять питание напрямую от платы Arduino. Модуль генерирует излучения красного цвета в диапазоне 650 нм с постоянной мощностью 2 — 5 мВт.
Световое пятно лазера может распространяться на расстояние до 14 метров. Интенсивность излучения лазерного модуля KY-008 регулируется с помощью тока. При превышении порогового значения проходящего тока, резко увеличивается интенсивность излучений лазерного светодиода, соответственно при маленьких токах, лазер излучает, как обычный светодиод.
Модуль подключается с помощью распространенного последовательного интерфейса I2C, который совместно работает с Arduino Uno или другими микроконтроллерами. Подключение питания к модулю производится от контактов +5V и GND. Подавать питание на модуль можно от внешнего источника питания или от портов Arduino Uno. Выход S служит в качестве контакта для передачи управляющих сигналов микроконтроллеру.
При работе с модулем, необходимо соблюдать осторожность и не направлять его в глаза, кроме того, при долгой работе, лазер сильно нагревается, особенно при большой интенсивности проходящего тока.
