Размер стекла

69.5 * 21.8 * 17.8

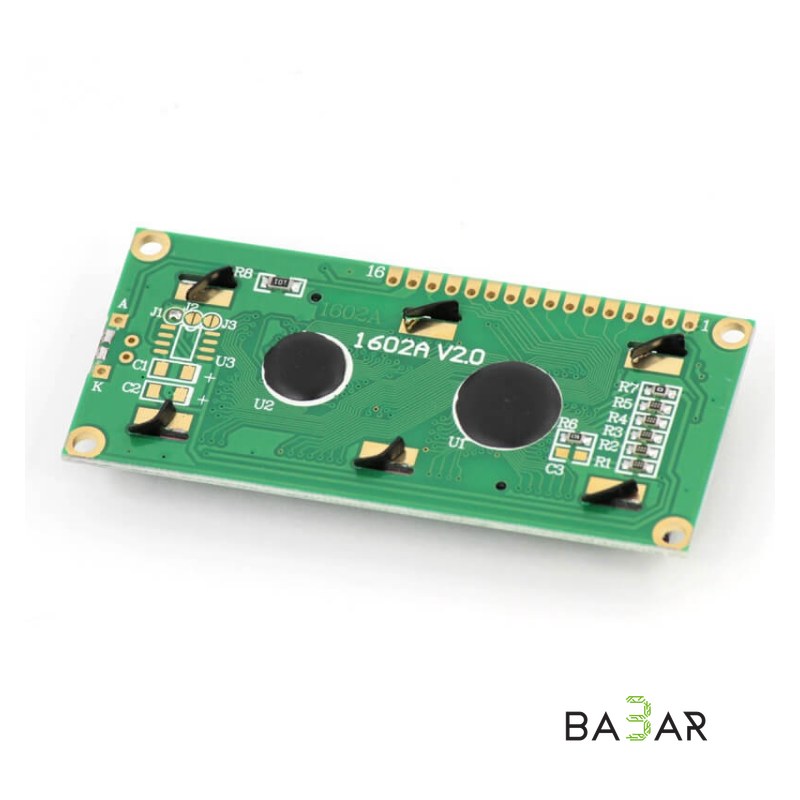

Стандартные ЖК-модули 16X2 символов (подсветка / синий)

1602 с использованием стандартного 16-контактного интерфейса, включая:

1-й этап: VSS для питания земли

2 фута: VDD подключен к положительному питанию 5 В

3 фута: V0 для ЖК-дисплея терминал регулировки контрастности, подключенный к положительной мощности самого слабого контраста, самой высокой контрастности, будет иметь «призрачную» заземленную мощность, когда контраст слишком высок, вы можете регулировать контрастность потенциометром 10K при использовании

4 фута: RS для выбора регистра, выберите регистр данных высокий, выберите регистр инструкций низкий.

5 футов: R / W для сигнальной линии чтения и записи, операция чтения высокая, операция записи низкая. Когда RS и RW общие низкие могут быть написаны инструкции или адрес дисплея, когда RS высокий, для низкого RW может быть прочитан сигнал занятости, когда RS высокий RW может записывать данные с низким.

6 футов: E конец для включения конца, когда E Duanyou высокий прыжок в низкий, ЖК-модуль выполняет команду.

От 7 до 14 футов: D0 ~ D7 для восьми двунаправленных линий данных.

15 футов: Положительный источник питания с подсветкой

16 футов: Отрицательная мощность подсветки

1602 ЖК-модуль внутри символьной генерирующей памяти (CGROM) уже хранит 160 различных графических точечных матричных символов, как показано в таблице 1, этими символами являются: арабские цифры, случай английского алфавита, обычно используемые символы и японская кана и т. Д. Каждый символ имеет фиксированный код, например, заглавная буква «A» код 01000001B (41H), отображается адрес модуля отображения 41H в шаблоне символов точки, мы можем видеть букву «A».
