Характеристики

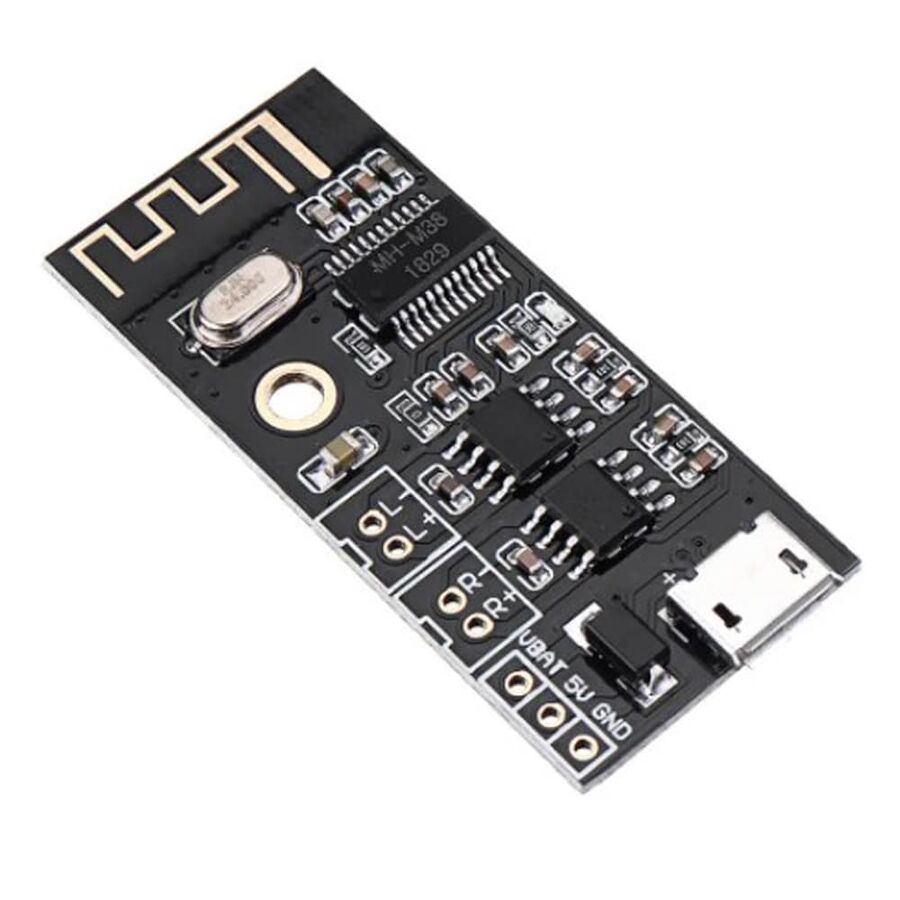

Аудио модуль M-38 Bluetooth
MH-M38 — это конструктивное решение с низким энергопотреблением, поддерживающее новейшую передачу Bluetooth 4.2, двухканальное стереовоспроизведение без потерь, соединение Bluetooth после подключения модуля к Bluetooth. В открытой среде расстояние подключения Bluetooth может достигать 20 метров. Широко используется в различных приемах звука Bluetooth, различных модификациях аудио DIY.
Версия Bluetooth V4.2 поддерживает технологию автоматического подключения Bluetooth, декодирование без потерь WAV/WMA/FLAC/APE/MP3, двухканальный стереовыход.
После включения модуля мобильный телефон выполняет поиск имени Bluetooth MH-M18/MH-M28/MH-M38 и может воспроизводить музыку после подключения Bluetooth.
Примечание:
- 1. Источник питания: вы можете напрямую использовать кабель MICRO USB Android 5 В или подключить источник питания 5 В или литиевую батарею 3,7 В для прямого питания (как показано на рисунке ниже). Обратите внимание, что интерфейсы питания 5 В и 3,7 В различаются. 5 В подключено к 5 В и GND, а литиевая батарея 3,7 В подключена к VBAT и GND. Максимальный рабочий ток 5В2А. Для лучшего качества звука рекомендуется использовать регулируемый источник питания 5 В 2 А.
- 2. Поддержка звуковой карты USB, бесплатный драйвер (подключи и работай). Подключите модуль к компьютеру через USB-кабель, и компьютер сможет воспроизводить музыку через выход усилителя модуля.
- 3. Аудиовыход: вывод стереоаудиосигналов левого и правого каналов, можно подключить к двум динамикам 2–8 евро, 3–5 Вт, нажимным динамикам 4 или 5 Вт.
- 4. Этот продукт имеет собственную двойную схему усилителя мощности 5 Вт, и его не следует подключать к другому усилителю! Выходы двух усилителей нельзя соединять параллельно или отрицательные полюсы соединять вместе, иначе микросхема усилителя мощности будет повреждена.
Технические характеристики аудиомодуля M-38 Bluetooth 4.2
| Категория продукта | Аудио модуль Bluetooth |
| Наименование | М-38 |
| Версия Bluetooth | Bluetooth версии 4.2 |
| Поддерживаемый протокол Bluetooth | HFPV1.7, A2DPV1.2, AVRCPV1.5, AVCTPV1.2, AVDTPV1.2 |
| Поддерживаемый формат | Поддержка декодирования без потерь WAV/WMA/FLAC/APE/MP3, двухканальный стереовыход |
| Рабочее напряжение | 5 В/3,7 В~4,2 В |
| Статус трансляции Не подключено | 5,5 МА |
| Рабочее состояние подключения | 20МА |
| Глубокий сон | 3UA |
| Расстояние передачи | 20 метров (пустая среда или среда с низким уровнем помех) |
| Рабочая Температура | от -40°С до +85°С |
| Чувствительность | -87 дБм |
Контакт Описание
| 1,5 В | Питание положительное 5 В |
| 2.Земля | отрицательный источник питания |
| 3.ВБАТ | Литиевая батарея положительная 3,7-4,2 В |
| 4.Л+/Л- | Выход левого канала (прямой динамик) |
| 5.Р+/Р- | Выход правого канала (прямой динамик) |
В комплект поставки входят:
- 1 х модуль M38
