Характеристики

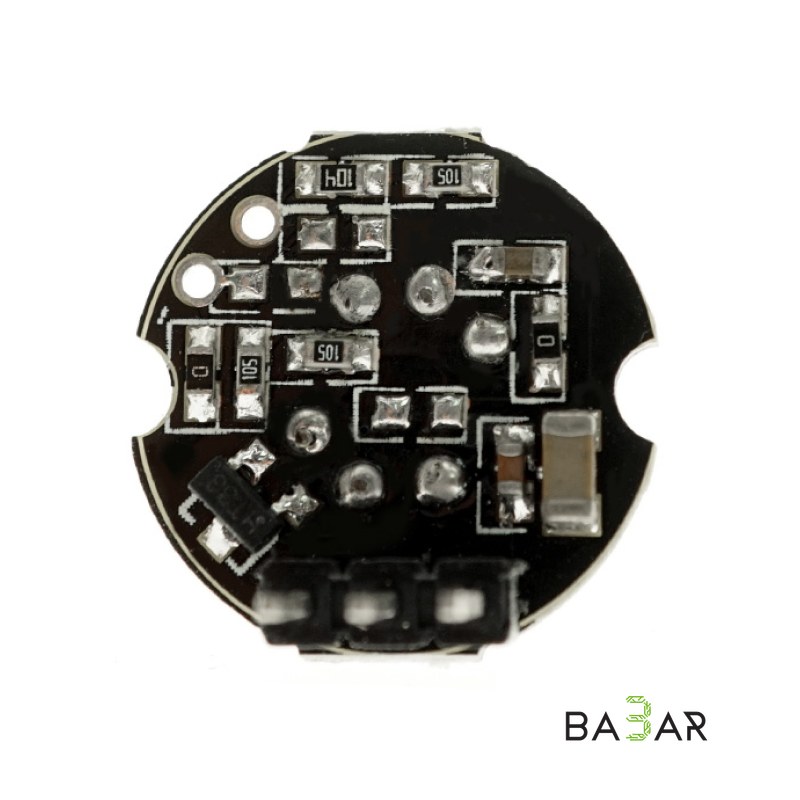

Пироэлектрический инфракрасный модуль датчика человеческого тела, Модель: SR-602
Расстояние срабатывания: до 5 метров; рекомендуется 0-3,5 м.
Выход: высокий уровень, H = 3,3 В, L = 0 В
Источник питания постоянного тока: 3,3 В-15 в
Ток покоя: 20uA
Особенности и использование:
Этот модуль обладает высокой чувствительностью, быстрой реакцией, небольшим статическим энергопотреблением, небольшим размером, прост в установке и устанавливается.
Объектив, штыревой разъем был припаян, и источник питания предоставляется без отладки. Используется для освещения датчика тела, сигнализации, безопасности,
Контроль доступа по требованию изображения, автоматическое оборудование для сельского хозяйства, лесоводства и горнодобывающей промышленности.
Ключевые точки:
1. Высокий уровень времени выхода этого продукта регулируется, от 2,5 секунд до 1 часа, Время вывода устанавливается на заводе.
Это 2,5 секунды, и вы можете изменить один чип резистора, если вам нужно изменить его. Пожалуйста, прочитайте значение сопротивления, соответствующее типичному времени задержки.
См. Соответствующую форму ниже.
2. Время блокировки, 2 секунды, не регулируется.
3. Завод определяется как повторяющийся триггер и не может быть изменен.
4. Напряжение питания этого модуля составляет 3,3 В до 15 в, а предельное напряжение-2,8 В до 18 В.
5. Время вывода модуля: выход высокого уровня в течение 2 секунд после включения питания, затем переход на низкий уровень, вход в режим ожидания
Статус. Если время задержки изменяется, то время, когда модуль выдает высокий уровень после включения питания, соответственно увеличится, что можно понять как
Время запуска после входа в нормальное рабочее состояние после увеличения электрической мощности.
6. после установки Фоточувствительного элемента он не работает днем, работает ночью, не содержит фоточувствительных компонентов и работает весь день (в модуле нет фотодиодов, при необходимости приобретайте отдельно. Рекомендуется: Обычный фотодиод F3)
Считается, что не установлен Фоточувствительный элемент.
7. Этот модуль очень чувствителен, обратите внимание на положение установки, старайтесь избегать источника теплового излучения (выход воздуха/прямой солнечный свет)
8. Чувствительность этого модуля регулируется, и вам нужно изменить резистор чипа. Для получения подробной информации ознакомьтесь с приведенной ниже таблицей.
Сетка.
9. При пайке обычным паяльником 220 В необходимо отсоединить источник питания перед сваркой. Рекомендуется использовать
Паяльник низкого напряжения 24 В, например, домашний белый свет 936.
10. Если вы следуете MCU и подключаете лампу, пожалуйста, прочитайте схему справки ниже.
