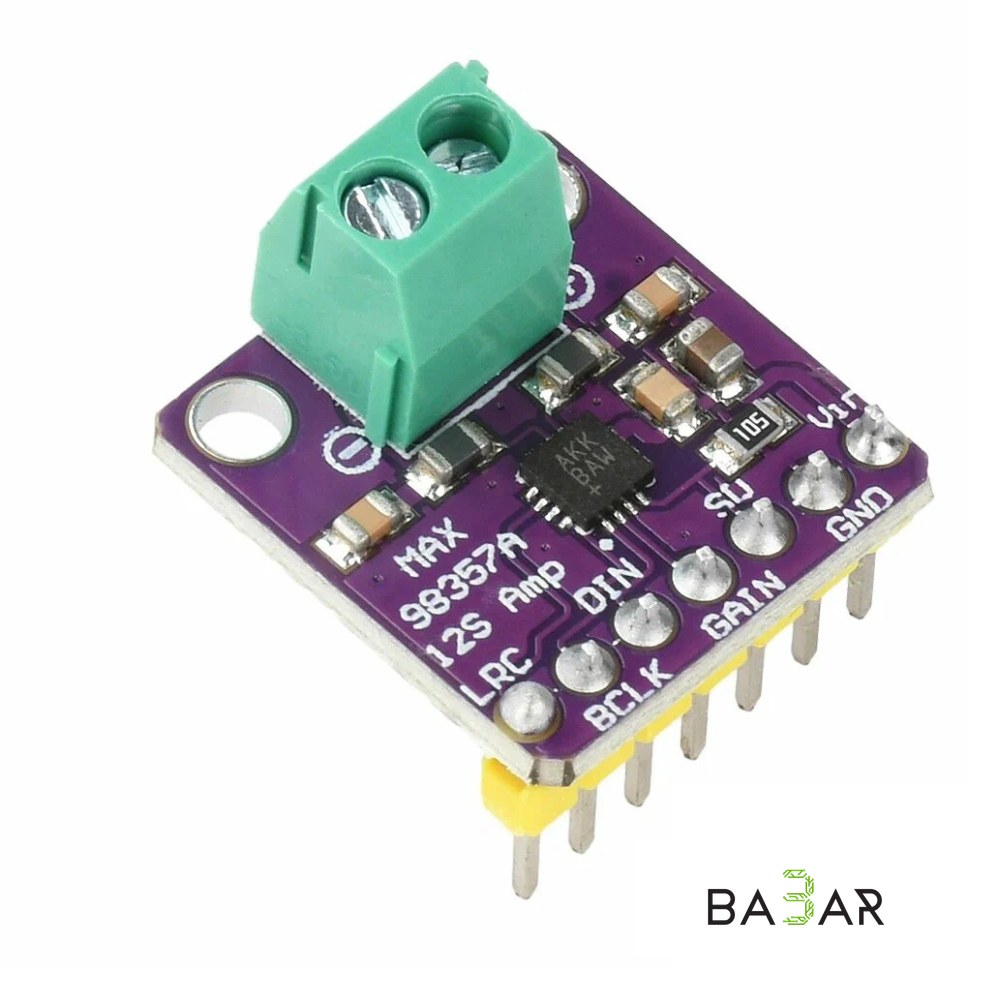

Модуль ЦАП и аудиоусилителя MAX98357A I2S (3.2 Вт, с запаянными контактами)

# Модуль ЦАП и аудиоусилителя MAX98357A I2S (3.2 Вт, с запаянными контактами)

Цифровой аудиоусилитель на базе микросхемы MAX98357A со встроенным ЦАП (DAC) и интерфейсом I2S. Модуль объединяет в себе декодер цифрового аудиосигнала и высокоэффективный усилитель Класса D (обладающий качеством звучания на уровне Класса AB при КПД до 92%). Поставляется с уже припаянной штыревой линейкой (Pin Header), что позволяет сразу использовать модуль на беспаечных макетных платах (Breadboard) без необходимости проведения паяльных работ.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Микросхема | MAX98357A |

| Интерфейс данных | I2S / PCM / TDM |

| Класс усилителя | Класс D (производительность и качество Class AB) |

| Напряжение питания (VIN) | 2.5…5.5 В DC |

| Выходная мощность | 3.2 Вт ($4\,\Omega$, 10% THD+N при 5V) / 1.8 Вт ($8\,\Omega$) |

| Частота дискретизации | 8 кГц … 96 кГц |

| Разрядность данных | 16 / 24 / 32 бита |

| Отношение сигнал/шум (SNR) | 105 дБ |

| КПД (Efficiency) | до 92% |

| Сопротивление динамика | 4 Ом, 6 Ом, 8 Ом (моновыход BTL) |

| Исполнение контактов | Запаянный штыревой разъем (2.54 мм) + винтовой клеммник/площадки под динамик |

| Габариты модуля | ~19 × 18 мм |

| Вес | ~4 г |

---

### Ключевые преимущества для SEO и карточки товара

• Готов к работе (Pre-soldered): Наличие предварительно запаянных контактов существенно упрощает прототипирование и экономит время при сборке устройств на макетных платах.
• Прямое подключение по I2S: Принимает цифровой аудиопоток напрямую с контроллеров (ESP32, Raspberry Pi, STM32). Отсутствие промежуточного аналогового тракта полностью исключает наводки, шумы и наводки по питанию.
• Не требует внешнего MCLK: Встроенная система PLL автоматически синтезирует мастер-тактовый сигнал из линий BCLK и LRCLK, освобождая выводы микроконтроллера.
• Энергоэффективность Класса D при звучании Класса AB: Очищенный цифровой звук с минимальным выделением тепла, что критично для портативных устройств с аккумуляторами.
• Настройка режимов и каналов (SD / GAIN): Позволяет программно или аппаратно выбирать усиление (3dB, 6dB, 9dB, 12dB, 15dB) и режим работы (левый канал, правый канал или моно-микс L+R).

---

### Назначение контактов (Pinout)

• VIN: Питание модуля (+2.5V … +5.5V DC).
• GND: Общий минус (земля).
• BCLK (Bit Clock): Тактовый сигнал передачи данных I2S.
• LRC / LRCLK (Left/Right Clock): Сигнал выбора канала (Frame Clock).
• DIN (Data In): Входной цифровой аудиосигнал.
• GAIN: Настройка коэффициента усиления (подтягивается к GND, VIN или через резистор).
• SD (Shutdown / Mode): Режим сна / выбор стереоканала (при заземлении переводит модуль в режим энергосбережения).
• + / - (Speaker Output): Мостовой выход (BTL) для прямого подключения динамика $4\dots8\,\Omega$.

---

### Особенности интеграции и схема подключения

1. Подключение к микроконтроллерам:

• ESP32: Идеально подходит для реализации Интернет-радио, блютуз-колонок (A2DP) или голосовых помощников (BCLK ➔ GPIO26, LRC ➔ GPIO25, DIN ➔ GPIO22).
• Raspberry Pi: Подключается напрямую к шине GPIO I2S (Pins 12, 35, 40).

2. Подключение динамика:

Выход усилителя выполнен по мостовой схеме (BTL). Запрещается объединять минус динамика с общим проводом (GND) схемы, динамик подключается строго к изолированным выводам `OUT+` и `OUT-`.

---

### Область применения

• Портативные аудиосистемы: Беспроводные Bluetooth/Wi-Fi колонки, портативные плееры на ESP32.
• Умный дом и IoT: Голосовые оповещатели, интерактивные дверные звонки, проекты с озвучкой на база Yandex/Google Cloud TTS.
• Игровые консоли и ретро-автоматы: Компактные звуковые системы для портативных игровых устройств на Raspberry Pi Zero / Pico.
• Учебные и DIY-проекты: Озвучка робототехнических платформ и экспонатов.

[Наглядный обзор распиновки и работы модуля MAX98357 I2S](https://www.youtube.com/shorts/vTnh5b8FWWQ)

В данном коротком видео наглядно показаны назначение контактов, подключение динамика и работа модуля MAX98357A по I2S с микроконтроллерами.
