Описание
Введение:
Мутность воды относится к степени мутности, вызванной взвешенным веществом, таким как осадок, глина, органические вещества, планктон и микроорганизмы, содержащиеся в воде. Датчики мутности промышленного класса или турбидиметры являются дорогими и не дорогостоящими в дизайне электроники; Поэтому мы выбрали Датчик Мутности, который широко используется в стиральных машинах и посудомоечных машинах бытовой техники. Датчик использует оптический принцип, чтобы всесторонне определить мутность коэффициента пропускания и рассеяния в растворе. Внутри датчика находится инфракрасная пара трубок. Когда светильник проходит через определенное количество воды, передаваемый светильник зависит от степени загрязнения воды. Чем больше грязная вода, тем меньше светильник передается. Светильник, принимающий конец, преобразует интенсивность передаваемого светильник в соответствующую величину тока, а передаваемый светильник большой, и ток большой, и передаваемый светильник маленький, И ток небольшой.

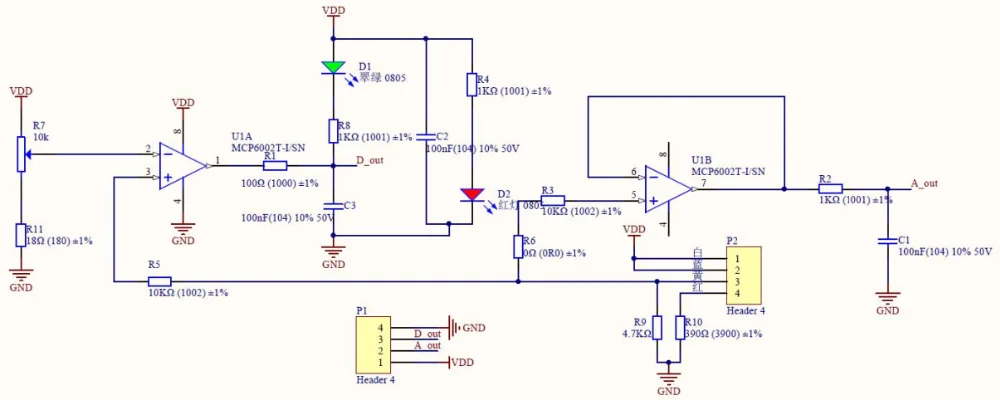

Модуль датчика мутности преобразует выходной сигнал тока датчиком в сигнал напряжения и выполняет обработку данных преобразования AD с помощью микрокомпьютера с одним чипом. Модуль имеет аналоговый и цифровой выходной интерфейс. Аналоговое количество может быть отобрано преобразователем микроконтроллера A/D, чтобы узнать текущее загрязнение воды. Цифровое количество может быть отрегулировано потенциометром на модуле. Когда мутность достигает установленного порога, индикатор D1 будет освещен, выход модуля датчика изменится от высокого уровня до низкого уровня, и микроконтроллер будет контролировать изменение уровня. Определите, превышает ли мутность воды стандарт, тем самым оповещая или связывающая другое оборудование. Модуль по низкой цене, удобен в использовании, высокая точность измерений, и используется для измерения степени загрязнения воды стиральных машин, посудомоечных машин и т. д.; он также может использоваться для контроля промышленных объектов, сбора сточных вод и других случаев, требующих обнаружения и контроля мутности.
Производительность параметров:
- Рабочее напряжение: 5,00 V DC
- Рабочий ток: 40 мА (макс.)
- Время отклика: <500 мс
- Сопротивление изоляции: 100 МОм (мин)
- Выход режим: аналоговые Выход: 0 ~ 4,5 V; Цифровой Выход: высокий/низкий уровень сигнала (можно регулировать потенциометр, чтобы выбрать соответствующий порог)
- Рабочая температура: -20 °C ~ 90 °C
- Размер модуля: 38,6 мм * 22,1 мм
- Интерфейс датчика: XH2.54
Инструкции по использованию:
Модуль датчика оснащен моделью датчика мутности TSW-30
Коррекция:
Из-за индивидуальных различий в датчиках мутности, окружающем светильник или компенсации температуры. Чтобы получить более точное значение мутности, калибровка должна быть выполнена до измерения. Конкретный метод работы описан ниже.
Шаг 1: Установите Датчик Мутности для питания модуля датчика. Откалибровать с помощью стандартного раствора 0 NTU (или очищенной воды или дистиллированной воды близко к 0 NTU);
Шаг 2: запишите значение температуры раствора для калибровки тока и запишите его в качестве Т-теста в условиях окружающей среды датчика (постарайтесь избежать ошибки, вызванной интенсивностью светильник); измерьте и запишите выходное напряжение модуля датчика в качестве теста U.
Шаг 3: рассчитать разницу в напряжении ΔU, вызванную разницей температур. Измеренный тест T заменяется в формулу коррекции температуры.
△U = -0.0192X (T test -25)
Шаг 4: рассчитать стандартное значение напряжения 0NTU Стандартное решение (25 °C) U25 °C.
U25 °C = U тест-△U
Шаг 5: рассчитать значение K и заменить расчетное стандартное значение напряжения U25 °C в стандартную формулу кривой.
K = 865.68XU25 °C
Шаг 6: исправьте стандартную формулу кривой. Замена расчетного K в стандартную формулу кривой.
TU =-865.68XU + K
5. Сортировка мутности с помощью аналоговых сигналов
Калибровка уровня мутности может быть выполнена с растворами различной степени мутности.
Использование цифровых сигналов:
Выберите определенный раствор контраста мутности и отрегулируйте ручку потенциометра в положение, где светильник индикатора D1 просто горит (т. Е. Порог высоких и низких уровней), чтобы завершить настройку порога. Порт DO модуля датчика подключен к порту ввода/вывода MCU для определения выходного сигнала или подключен к цепи внешнего привода для привода других устройств.
Меры предосторожности:
1. Верх датчика мутности не является водонепроницаемым. Запрещено полностью бросать Датчик Мутности в воду во время использования. Поверхность воды не должна проходить соединение между верхней крышкой и оболочкой. Датчик заставит датчик сгореть, когда он попадет в воду.
2. Диапазон длины волны датчика фотодиодный приемный светильник (500 ~ 1050nm). Длина волны Дневной светильник или светильник дневного света светильник Светильник линия повлияет на получение датчика фоторезистор и влияет на выход измерения. Дневной светильник или прямой светильник увеличат погрешность измерения датчика, и датчик должен быть защищен от дневной светильник или прямой солнечный светильник.
3. Корпус сенсорной головки должен быть чистым, чтобы избежать обструкции измерений, вызванной загрязнителями.
