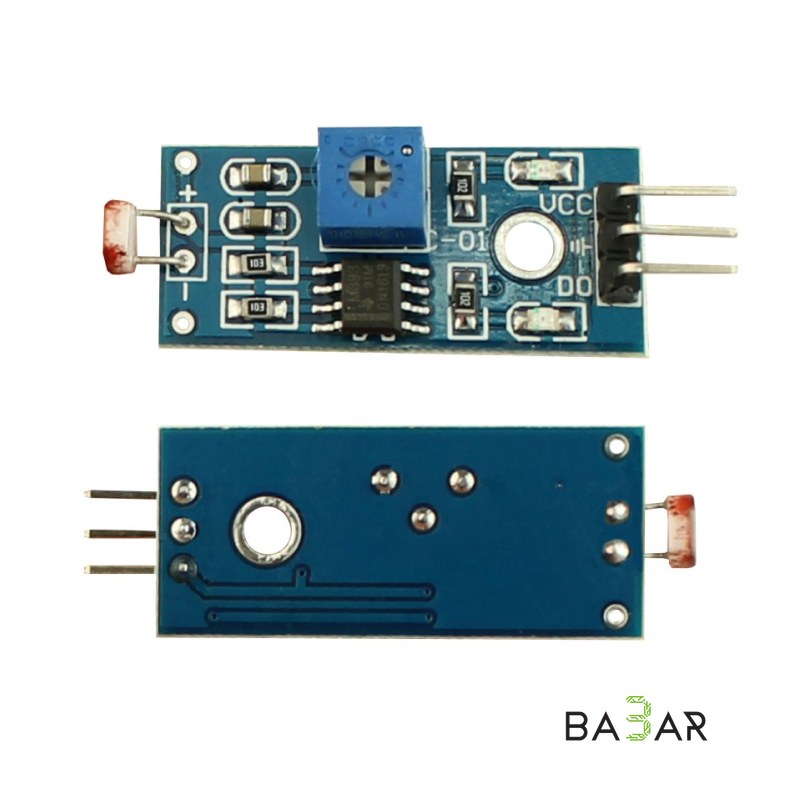

Модуль датчика освещенности LDR HW-072 (LM393, 5 В)

# Модуль датчика освещенности LDR HW-072 (LM393, 5 В)

Модуль датчика освещенности HW-072 на базе фоторезистора (LDR) и компаратора LM393 предназначен для измерения уровня внешней освещенности и определения порога наступления темноты или яркого света. Модуль оснащен фоточувствительным зондом и подстроечным потенциометром для точной настройки чувствительности срабатывания. На плате присутствуют светодиодные индикаторы питания и состояния цифрового выхода. HW-072 полностью совместим с платформами Arduino, ESP32, STM32 и Raspberry Pi.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Модель платы | HW-072 |

| Основной чип | LM393 (компаратор) |

| Сенсор | Фоторезистор (LDR) |

| Тип выхода | Цифровой (DO, порог настраивается потенциометром) / Аналоговый (AO) |

| Рабочее напряжение (VCC) | 5.0 В DC |

| Ток потребления | < 1.5 мА |

| Настройка чувствительности | Регулируемая (подстроечный потенциометр) |

| Индикация | Индикатор питания и индикатор сигнала цифрового выхода |

| Габариты платы | 35 × 14 × 7 мм |

| Вес | ~3 г |

---

### Назначение контактов (Pinout)

• VCC: Питание модуля (+5.0 В DC).
• GND: Общий провод (земля).
• DO / OUT: Цифровой выход (выдает логический уровень в зависимости от настроенного порога освещенности).
• AO: Аналоговый выход (выдает напряжение, пропорциональное уровню освещенности).

---

### Область применения

• Автоматическое освещение: Включение и выключение уличных светильников, ночников и рекламных щитов при наступлении темноты.
• Умный дом и робототехника: Датчики присутствия светлого времени суток, управление жалюзи и шторами.
• Энергосберегающие системы: Автоматическое отключение подсветки оборудования при достаточном дневном свете.

---

### Преимущества

1. Регулируемый порог

Встроенный потенциометр позволяет точно отрегулировать уровень освещенности для срабатывания цифрового выхода.

2. Низкое энергопотребление

Ток потребления менее 1.5 мА позволяет использовать датчик в портативных проектах.

3. Удобная индикация

Светодиод выхода позволяет визуально настраивать порог срабатывания без подключения к ПК.

---

### Комплектация

• 1× Модуль датчика освещенности LDR HW-072
