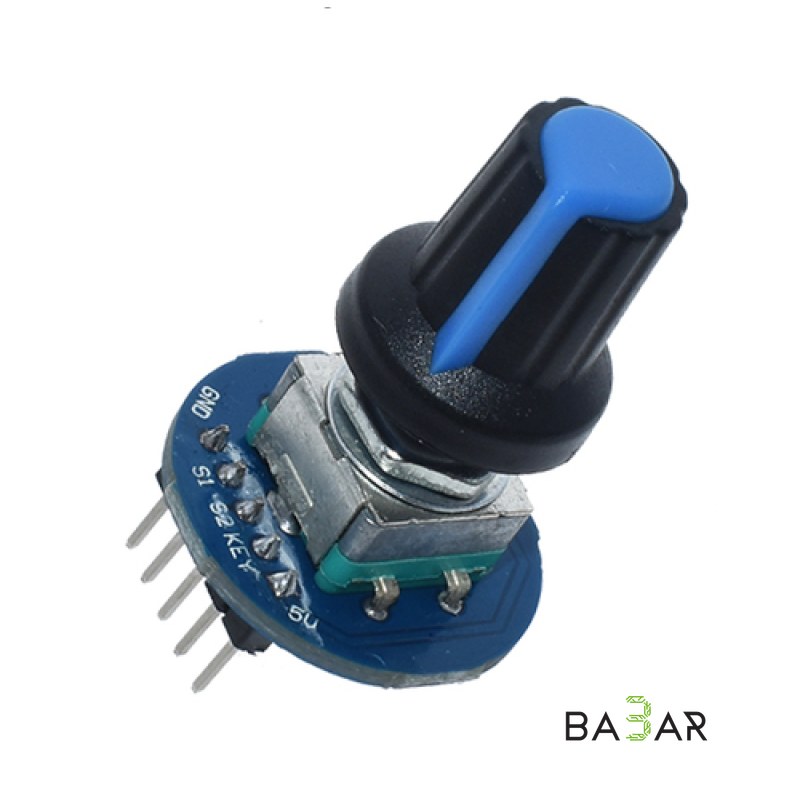

Модуль энкодера EC11 с RC-фильтром

# Модуль энкодера EC11 с RC-фильтром

Энкодер EC11 — компактное и надёжное устройство для измерения угла поворота и точной настройки параметров в цифровых схемах. В отличие от переменных резисторов, модуль поддерживает полный оборот рукоятки без ограничения угла, что делает его удобным для регулировки громкости, яркости, меню-навигации и других параметров в проектах на Arduino, ESP32, Raspberry Pi и других платформах. Устройство оснащено встроенной кнопкой, что расширяет функциональность при разработке интерфейсов управления.

### Встроенный RC-фильтр

Данная версия модуля дополнена встроенным RC-фильтром на выходных линиях, который аппаратно сглаживает дребезг контактов при вращении и нажатии. Это снижает нагрузку на программную обработку сигнала и повышает стабильность считывания импульсов, особенно в проектах без дополнительной программной антидребезговой обработки.

### Квадратурный выходной сигнал

Энкодер формирует квадратурный код (2-битный сигнал со сдвигом фаз), по которому микроконтроллер определяет не только факт поворота, но и его направление — по опережению одного канала относительно другого.

### Встроенная кнопка

Помимо вращения, модуль оснащён кнопкой, срабатывающей при нажатии на рукоятку, что позволяет реализовать дополнительную функцию (подтверждение выбора, переключение режима и т.д.) без установки отдельной кнопки в схему.

## Технические характеристики

| Параметр | Значение |

| --- | --- |

| Защита от дребезга контактов | Да (аппаратный RC-фильтр) |

| Предельное напряжение | 5 В |

| Максимальный ток через контакты | 10 мА |

| Выходной сигнал | Квадратурный код (2 бита) |

| Импульсов на оборот | 20 |

| Температура эксплуатации | -30°C … +70°C |

| Температура хранения | -40°C … +85°C |

| Ресурс вращений | не менее 30 000 циклов |

| Ресурс нажатий кнопки | не менее 20 000 нажатий |

## Преимущества

• Точная настройка — полный оборот рукоятки обеспечивает детальную регулировку параметров
• Широкая совместимость — подходит для Arduino, ESP32, Raspberry Pi и других платформ
• Универсальность — встроенная кнопка добавляет дополнительные возможности управления
• Долговечность — высокий ресурс вращений и нажатий обеспечивает долгий срок службы
• Аппаратное подавление дребезга — RC-фильтр упрощает обработку сигнала и повышает стабильность
• Удобство интеграции — простое подключение и компактные размеры

## Применение

• Создание пользовательских интерфейсов управления
• Настройка параметров в DIY-проектах
• Управление аудиоустройствами, мультимедиа и системами освещения
• Робототехника и автоматизация
• Образовательные проекты по изучению датчиков и интерфейсов
