Модуль гальванической развязки на PC817 (оптопара) (3.3–30В)
Оптопара позволяет двум цепям обмениваться сигналами, но при этом оставаться гальванически изолированными. Примеров применения таких модулей много – от защиты контроллера от высоких напряжений и соединения цепей с разными напряжениями питания до защиты человека от удара током.
- Артикул:
- 3694

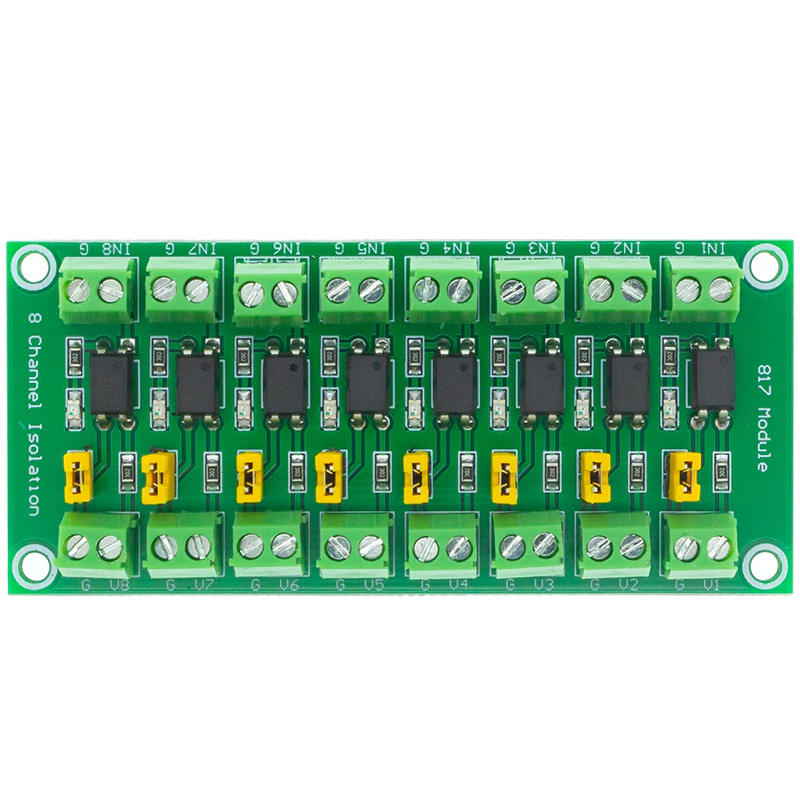

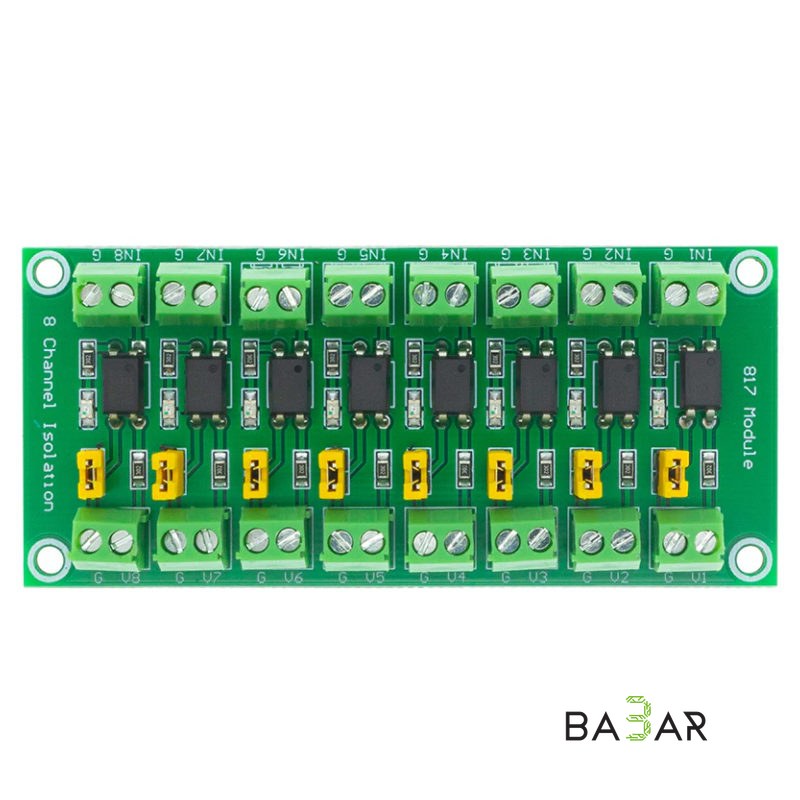

МОДУЛЬ ГАЛЬВАНИЧЕСКОЙ РАЗВЯЗКИ (ОПТОПАРА) НА БАЗЕ PC817 (3.3–30В)
Данный модуль построен на оптронах PC817 и работает как на 3,3В, так и на 5В логике. PC817 состоит из светодиода и фототранзистора, между собой электрически никак не связанных. Собственно, именно поэтому PC817 и применяется для создания гальванических развязок. Принцип работы основан на освещении базы фототранзистора светодиодом.
Оптопары широко применяются в импульсных блоках питания из-за достаточно высокого коэффициента передачи по току и высокой изоляции напряжения между входом и выходом.
Каждый канал модуля имеет свой независимый индикатор питания, а каналов может быть от одного до восьми. На выходе модуля мы можем получить всего два сигнала – логическая единица и логический ноль.
ОСНОВНЫЕ ДОСТОИНСТВА
Компьютерные терминалы
Системные приборы, измерительный инструмент
Регистраторы, копировщики, торговые автоматы
Электроприборы домашнего применения, например тепловентилятор и т.д.
Передача сигнала между схемами с различными потенциалами и импедансом
ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ
Высокая изоляция напряжения
Защита человека от удара током
Высокая надежность
КОМПЛЕКТАЦИЯ
1 × Модуль гальванической развязки (оптопара) на базе PC817 (3.3–30В)
