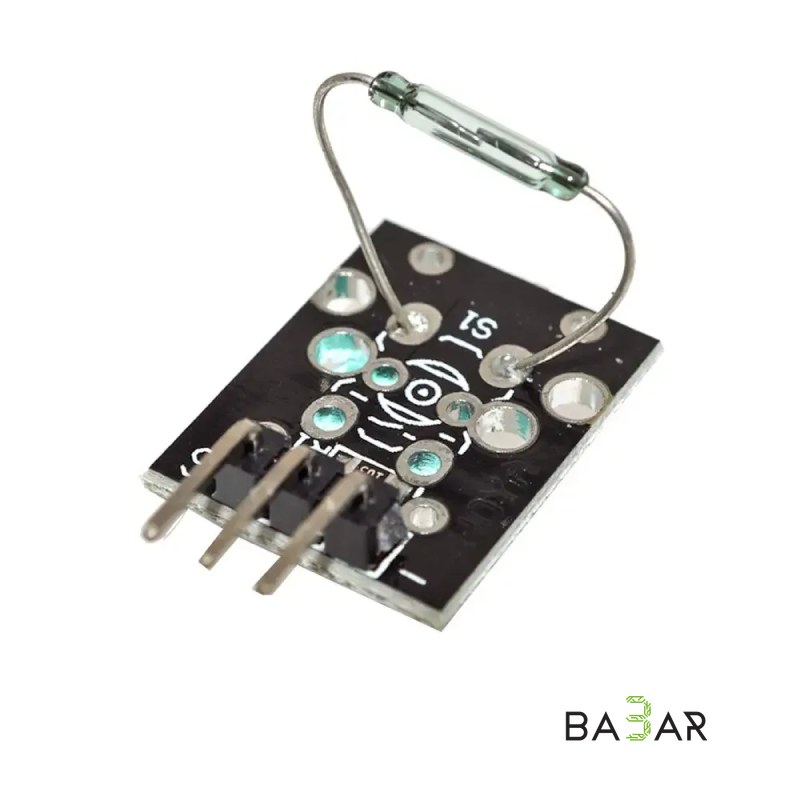

Модуль геркона KY-021 (Магнитный датчик)

# Модуль геркона KY-021 (Магнитный датчик)

Модуль KY-021 представляет собой цифровой магнитный датчик на основе геркона (герметизированного контакта) нормально-открытого типа. При поднесении постоянного магнита или источника магнитного поля контакты геркона замыкаются, и на цифровом выходе модуля формируется низкий уровень напряжения (LOW). Модуль оснащен подтягивающим резистором, что обеспечивает стабильный сигнал без дребезга и ложных срабатываний.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Модель / Серия | KY-021 |

| Тип сенсора | Геркон (нормально-открытый, NO) |

| Напряжение питания | 3.3 – 5 В DC |

| Тип выходного сигнала | Цифровой (LOW при наличии магнитного поля, HIGH при отсутствии) |

| Встроенная обвязка | Подтягивающий резистор 10 кОм |

| Чувствительность | Зависит от мощности внешнего магнита |

| Назначение выводов (3Pin) | S (сигнал), VCC (питание +), - (земля / GND) |

| Габариты платы | 18 × 15 мм |

---

### Область применения

• Системы охранной сигнализации: Датчик открытия дверей, окон, люков или сейфов.
• Счетчики и тахометры: Измерение скорости вращения колес, валов и турбин (в тандеме с магнитом на вращающейся детали).
• Автоматизация и DIY-робототехника: Определение конечных положений механизмов (концевой выключатель), бесконтактное определение позиционирования.
• Умный дом: Мониторинг положения створок, ворот и элементов интерьера.

---

### Преимущества

1. Бесконтактное срабатывание

Отсутствие механического трения при активации гарантирует длительный срок службы и высокую надежность.

2. Готовая обвязка на плате

Встроенный подтягивающий резистор позволяет подключать модуль напрямую к цифровым входам микроконтроллеров без установки дополнительных компонентов.

3. Совместимость с 3.3 В и 5 В

Модуль идеально подходит для работы с Arduino, ESP32, ESP8266, STM32 и Raspberry Pi.

4. Простота в программировании

Для обработки сигнала достаточно считывать цифровой уровень на логическом пине платы управления.
