VK16E GMOUSE GPS Module SIRF3 chip ceramic antenna TTL signal 9600 baud

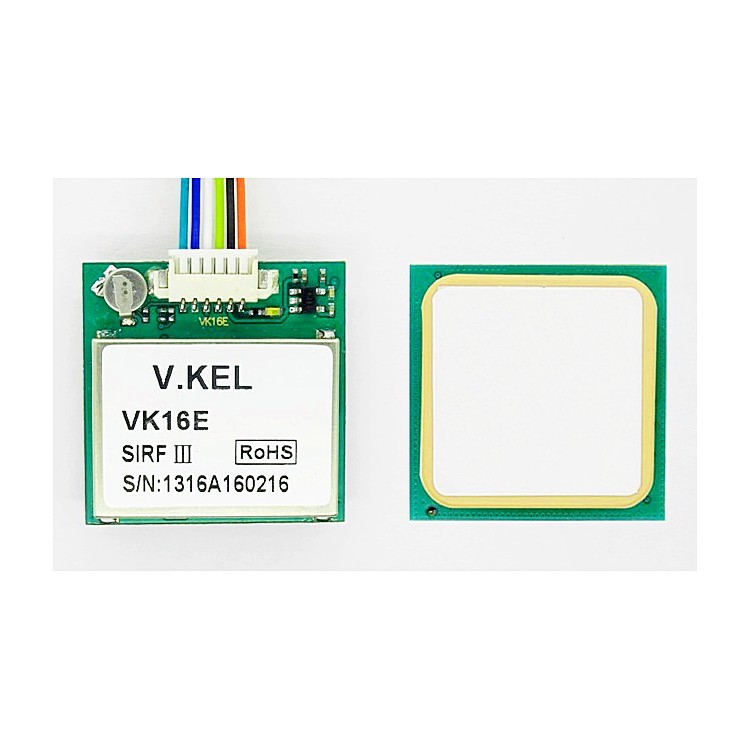

Устройство состоит из GPS-приемника VK16E на чипсете SIRF III и керамической антенны, размещенной на второй стороне печатной платы. Предназначено для работы в составе приборов и комплексов, оснащенных интерфейсом UART. Модуль GPS VK16E определяет координаты объекта, скорость движения с помощью системы глобального позиционирования GPS. Также модуль GPS VK16E применяется в часах с очень точным отсчетом времени.
Модуль GPS станет основой прибора определения и индикации координат, позволит оснастить функцией навигации различные транспортные средства. В робототехнике модуль GPS VK16E обеспечит на открытой местности точность позиционирования моторизованной платформы. Различные морские системы надводного базирования, авиасистемы благодаря применению модуля получат возможность определять свои координаты. Одно из применений устройство – работа в составе роботизованного комплекса для обеспечения функции автоматического возврата в точку старта, используя сигналы спутников GPS. Это может быть важно при потере связи с оператором или снижении заряда аккумуляторов. Модуль GPS VK16E применяется в системах, состоящих из элементов набора Arduino, Аrdupilot, Rasberi PI и в прочих микроконтроллерных системах содержащих интерфейс UART.
Модуль VK16E содержит встроенный стабилизатор питания. Батарея страхует питание во время обновления ПО. Светодиод на плате показывает в каком режиме работы находится модуль.
Характеристики позиционирования
Погрешность позиционирования < 10 м
Погрешность измерения скорости < 0,1 м/с
Погрешность направления < 0,5 градусов
Погрешность измерения времени 30 мкс
Максимальная высота 50 000 м
Максимальная измеряемая скорость 500 м/с
Максимальное измеряемое ускорение < 4g
Питание
напряжение
предельное 3,3–5 В
номинальное 5 В
ток
номинальный с подключенной антенной 10 мА
предельный 55 мА
Автономное питание поддерживается в течении 2,5 часов
Напряжение сигналов
вход лог. 1, диапазон 2…напряжение питания В
вход лог. 0, диапазон 0–0,8 В
выход лог. 1, диапазон 2,4…напряжение питания В
выход лог. 0, 0–0,4 В
Частота приема L1 составляет 1,57542 ГГц
С/А код, поток 1,023 МГц
Канал приема 20 CH
Чувствительность приемника –159 dBm
Частота тактовых импульсов 0,25 гЦ ~ 1 кГц.
Скорость обновления данных позиционирования 1 Гц
Время начала работы
обычный старт 39 с
теплый старт 37 с
горячий старт 1 с
Скорость передачи данных
по умолчанию 9600 бод
допустимые 1200, 2400, 4800, 19200, 38400, 57600, 115200, 230400, 460800, 921600 бод
Протокол передачи данных NMEA 0183 V3.0 (GGA, GSA, GSV, RMC, VTG, GLL)
Температура
рабочая –40…85 ℃
хранения –55…100 ℃
