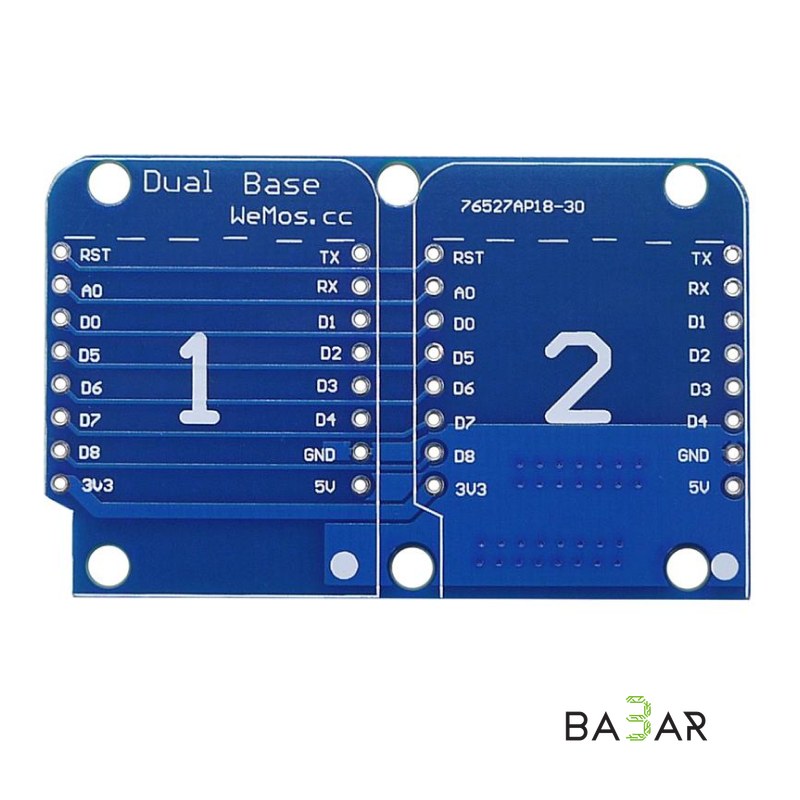

# Модуль расширения Dual Base Shield (Двойная база) для WeMos D1 Mini

Плата расширения Dual Base Shield представляет собой двухслотовую монтажную платформу, разработанную специально для экосистемы WeMos D1 Mini и D1 Mini Pro (ESP8266 / ESP32). Модуль решает проблему параллельного размещения шилдов, установка которых друг поверх друга (в стандартный вертикальный стек) невозможна из-за их габаритов, наличия экранов, органов управления или элементов коммутации (например, OLED-дисплеи, кнопки, реле и светодиодные матрицы). Все контакты обоих слотов параллельно соединены токопроводящими дорожками, что позволяет обойтись без использования внешних соединительных проводов.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Совместимость | Платы контроллеров и шилды WeMos D1 Mini / D1 Mini Pro |

| Количество слотов | 2 независимых посадочных места |

| Соединение контактов | Все одноименные выводы слотов параллельно соединены |

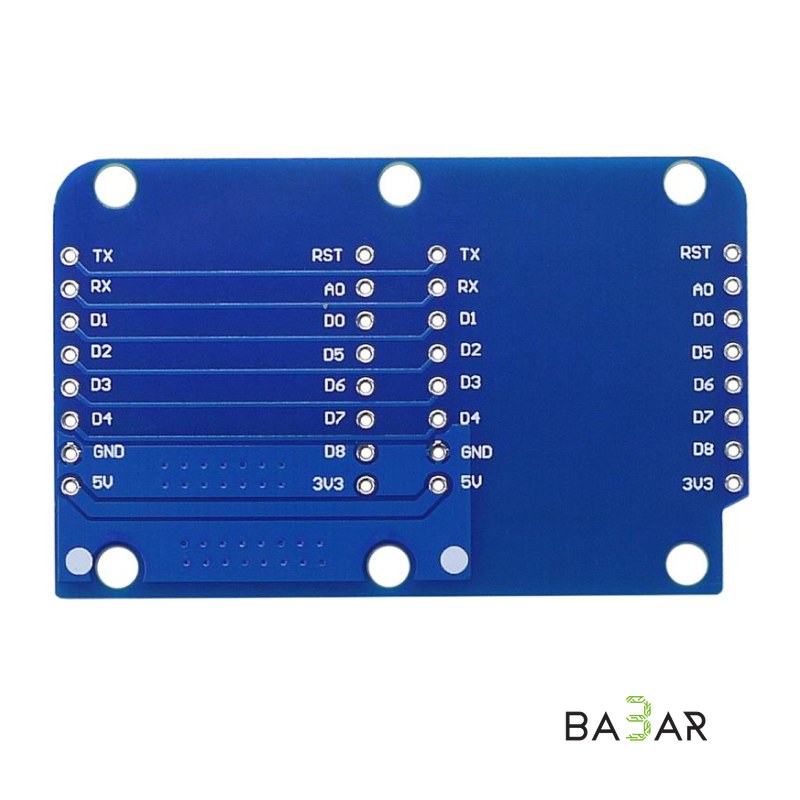

| Маркировка контактов | Двусторонняя шелкография на печатной плате |

| Защита от неправильной установки | Скругленный вырез возле маркировки 3V3 (ориентир совмещения) |

| Габариты платы | 54.0 × 34.0 мм |

---

### Назначение контактов и разъемов (Pinout)

Оба слота содержат стандартную распиновку платы WeMos D1 Mini. Каждая посадочная площадка продублирована:

• 3V3 / 5V / GND: Общие шины питания 3.3 В, 5.0 В и заземления.
• RST: Общая линия сброса микроконтроллера.
• A0: Аналоговая линия.
• D0 – D8: Цифровые линии ввода-вывода (включая шины I2C, SPI, UART, PWM).

---

### Область применения

• Компоновка сложных проектов IoT: Одновременное подключение дисплеев (OLED Shield), кнопок (1-Button Shield) и реле (Relay Shield), требующих горизонтального доступа.
• Прототипирование и отладка: Удобный доступ к выводам контроллера и периферийных шилдов без громоздких проводов.
• Масштабирование конструкции: Объединение нескольких плат Dual Base Shield в горизонтальный ряд для создания многомодульных систем.

---

### Преимущества

1. Горизонтальное размещение шилдов

Исключает физические конфликты при монтаже экранов, датчиков и электромеханических компонентов.

2. Параллельная трассировка

Все одноименные контакты выведены на оба слота, избавив от необходимости спаивать или соединять выводы вручную.

3. Защита от ошибки переполюсовки

Фирменная геометрия WeMos (вырез у контакта 3V3) помогает правильно сориентировать плату при сборке.

4. Каскадируемость

Возможность расширения платформы путем добавления новых плат Dual или Triple Base.

---

### Комплектация

• 1× Модуль Dual Base Shield для WeMos D1 Mini
• 1× Набор штыревых и гнездовых разъемов (Pin Headers)
