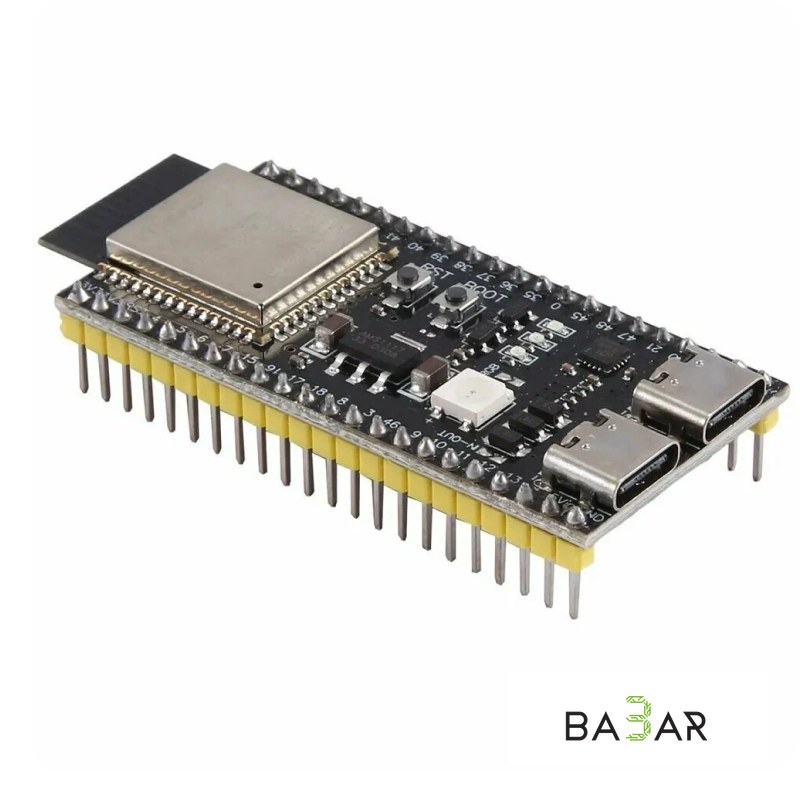

# Модуль S3-N16R8, не припаянные гребенки

Высокопроизводительный двухъядерный микроконтроллерный модуль на базе SoC ESP32-S3-WROOM-1 от Expressif Systems. Оснащен увеличенным объемом памяти — 16 МБ Flash и 8 МБ PSRAM (Octal SPI), а также встроенным аппаратным ускорителем векторных инструкций для задач искусственного интеллекта, распознавания речи и машинного зрения (Edge AI / TinyML).

Модуль поставляется с не припаянными штыревыми разъемами (Pin Headers) в комплекте. Это даёт полную свободу монтажа: вы можете припаять контакты самостоятельно под нужным углом, впаять плату в материнскую панель напрямую или использовать угловые разъемы.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Основной чип | ESP32-S3-WROOM-1 (N16R8) |

| Процессор | Двухъядерный 32-разрядный Xtensa LX7 (до 240 МГц) |

| SRAM (Внутренняя) | 512 КБ |

| Flash-память | 16 МБ (SPI Flash) |

| PSRAM (Внешняя оперативная) | 8 МБ (Octal SPI) |

| Беспроводные интерфейсы | Wi-Fi (802.11 b/g/n, до 150 Мбит/с) + Bluetooth 5 (LE) / Bluetooth Mesh |

| Аппаратное ускорение AI | Векторные инструкции для нейросетей и обработки сигналов |

| Разъемы подключения | 2 × USB Type-C (USB-to-UART для прошивки + Native USB OTG) |

| Интерфейсы периферии | 45 × GPIO, 2 × ADC (12-bit), DAC, Touch Sensors, SPI, I2C, I2S, UART, PWM, SD/SDIO |

| Питание | 5V через Type-C или до 3.3V через контакт 3V3 |

| Встроенная индикация и управление | RGB-светодиод (WS2812B / GPIO48), светодиод питания, кнопки `BOOT` и `RESET` |

| Антенна | Встроенная PCB-антенна |

| Состояние контактов | Штыревые гребенки идут в комплекте, НЕ ПРИПАЯНЫ |

| Габариты платы | ~57 × 28 мм |

| Вес | ~10 г |

---

### Ключевые преимущества для SEO и карточки товара

• Конфигурация памяти N16R8 (16MB Flash / 8MB PSRAM): Максимальный объем памяти в линейке ESP32-S3. Позволяет загружать сложные нейросети, хранить ресурсоемкие графические интерфейсы (LVGL) и буферизировать HD-видеопоток с внешних камер.
• Не припаянные гребенки (DIY-Friendly): Отсутствие запаянных пинов упрощает интеграцию платы в компактные корпуса, кастомные материнские платы и финальные устройства без необходимости выпаивать контакты.
• Двойной интерфейс Type-C (UART + Native USB): Наличие двух разъемов Type-C позволяет одновременно программировать плату через штатный USB-UART мост (CH340/CP2102) и использовать аппаратный USB 2.0 OTG для эмуляции клавиатуры, мыши, флеш-накопителей или прямых отладочных интерфейсов JTAG.
• Ускоритель задач ИИ и Машинного Зрения: Поддержка векторных инструкций ускоряет вычисления в задачах распознавания лиц, обработки голоса и анализа данных с датчиков непосредственно на устройстве (Edge Computing).

---

### Особенности разводки и назначения разъемов Type-C

1. USB-UART (CH340/CP2102)

Используется для стандартной прошивки через загрузчик, вывода логов в COM-порт и питания платы.

2. USB (Native OTG)

Подключен напрямую к GPIO19 (D-) и GPIO20 (D+) микроконтроллера ESP32-S3. Позволяет создавать HID-устройства (Custom Keyboards/Gamepads), работать как USB-хост или использовать встроенный USB-JTAG отладчик.

---

### Область применения

• Машинное зрение и звук: Обработка потокового видео с камер OV2640/OV5640, распознавание лиц, жестов, анализ звуковых сигналов с MEMS-микрофонов.
• Сложные графические интерфейсы (HMI): Подключение цветных сенсорных дисплеев (IPS/TFT/OLED) с использованием графических библиотек LVGL.
• Умный дом и IoT-серверы: Локальные узлы Home Assistant, шлюзы данных, локальные веб-серверы и контроллеры с высокими требованиями к безопасности и объему памяти.
• Эмуляция устройств и DIY-проекты: USB-инжекторы, эмуляторы клавиатур/мышей, компактные портативные консоли и аудиосистемы.

---

### Комплектация

• 1 × Модуль ESP32-S3 N16R8
• 2 × Штыревые линейки (Pin Headers 2.54 мм) — *не припаяны*
