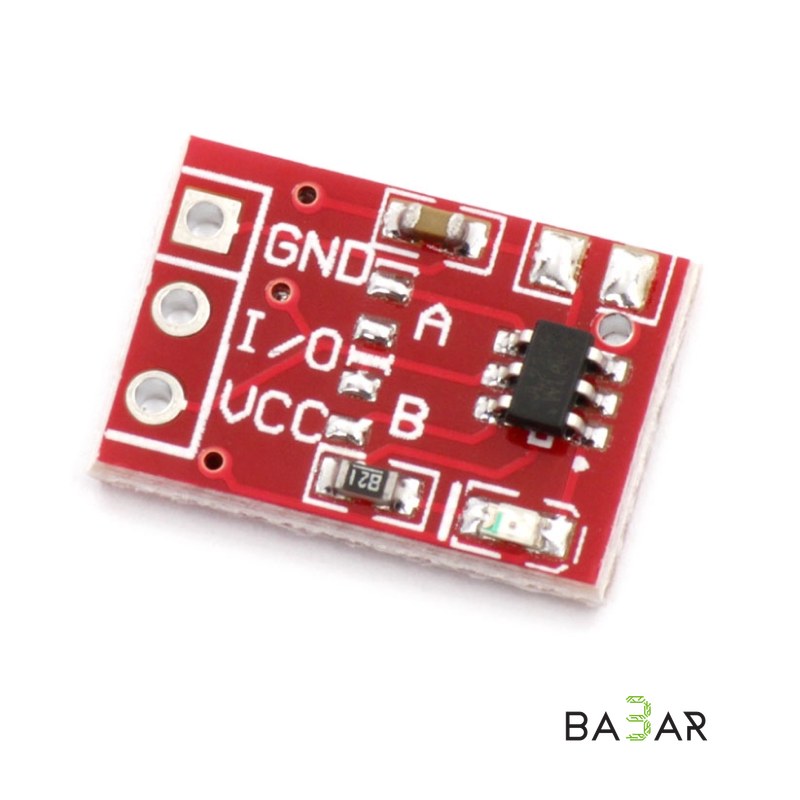

Модуль сенсорной кнопки TTP223 , напряжение питания 2-5,5В.
Принцип работы Модуля сенсорной кнопки состоит в отслеживании изменения частоты генератора, зависящей от величины емкости внешнего открытого колебательного контура. При этом предусмотрена регулировка чувствительности сенсора за счет дополнительно подключаемого конденсатора, емкостью от 0 пФ до 50 пФ.
На практике срабатывание микросхемы TTP223 может происходить на расстоянии от 0 до 5 мм. Модуль рассчитан на рабочее напряжение от 2 В до 5,5 В. Максимальное время отклика 220 мс. Время готовности к работе после подачи напряжения — 0,5 с.
Выход «Q» — КМОП, настраиваемый перемычками на плате. Перемычка «A» — предварительно устанавливает начальный уровень на выходе, логические 0/1. Перемычка «B» — включение/выключение режима фиксации.
