# Модуль светодиодного индикатора 8 LED (Port Test Lamp, 3.3–5 В)

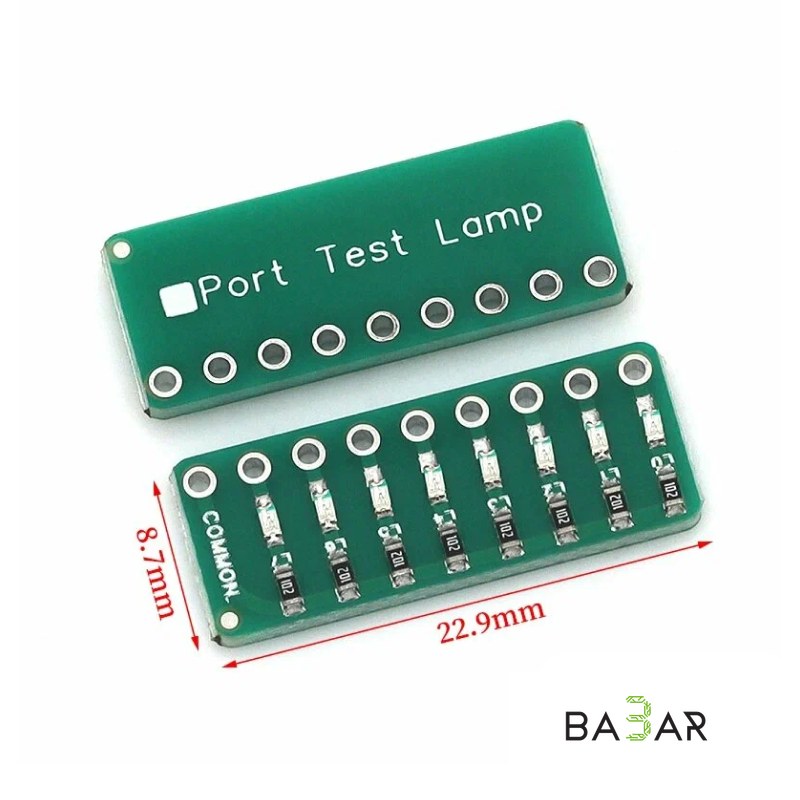

Компактный индикаторный модуль Port Test Lamp содержит 8 независимых светодиодов со встроенными токоограничительными резисторами. Модуль предназначен для визуального контроля состояния цифровых линий (GPIO) микроконтроллеров и отладочных плат в реальном времени. Позволяет быстро наладить логику работы портов ввода-вывода без сборки громоздких схем на макетной плате.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Количество светодиодов | 8 независимых каналов |

| Уровень управляющих сигналов | 3.3 В – 5.0 В (TTL / CMOS) |

| Встроенные резисторы | Да (токоограничительные на каждом канале) |

| Активный уровень | Высокий (логическая «1» зажигает светодиод) |

| Шаг выводов (Pin pitch) | 2.54 мм (стандартный для Breadboard и Dupont) |

| Совместимость платформ | Arduino, STM32, ESP8266, ESP32, Raspberry Pi, PIC, AVR |

| Габариты платы | 22.9 × 8.7 мм |

---

### Подключение и назначение выводов

• D1 – D8 (Выводы каналов): Подключаются напрямую к цифровым пинам (GPIO) микроконтроллера.
• GND (Общий минус / Земля): Подключается к общей земле схемы (GND).

> При подаче логической единицы (HIGH: 3.3 В или 5 В) на любой из входов `D1–D8` соответствующий светодиод загорается.

---

### Область применения

• Отладка прошивок и схем: Визуализация состояния цифровых выходов, отслеживание битовых масок, работы регистров и таймеров.
• Макетные и лабораторные работы: Отображение двоичных счетчиков, бегущих огней, состояния концевых выключателей и кнопок.
• Индикация статуса систем: Вывод уровня заряда, состояний датчиков или режимов работы контроллера.
• Образовательные проекты: Наглядное изучение работы GPIO и цифровой логики в учебных заведениях и DIY-кружках.

---

### Преимущества

1. Готовое решение без внешнего обвеса

Встроенные резисторы избавляют от необходимости подпаивать или ставить на макетную плату 8 отдельных резисторов.

2. Универсальность логических уровней

Безопасно и одинаково ярко работает с 3.3-вольтовой (STM32, ESP32, Raspberry Pi) и 5-вольтовой (Arduino Uno/Mega) логикой.

3. Сверхкомпактный размер

Занимает минимум места (22.9 × 8.7 мм) на беспаечной макетной плате (Breadboard) или в готовом устройстве.

4. Удобный стандартный шаг (2.54 мм)

Легко подключается стандартными соединительными проводами Dupont.
