Модуль заряда литиевого аккумулятора 4.2V с DC-DC преобразователем J5019 HW-357

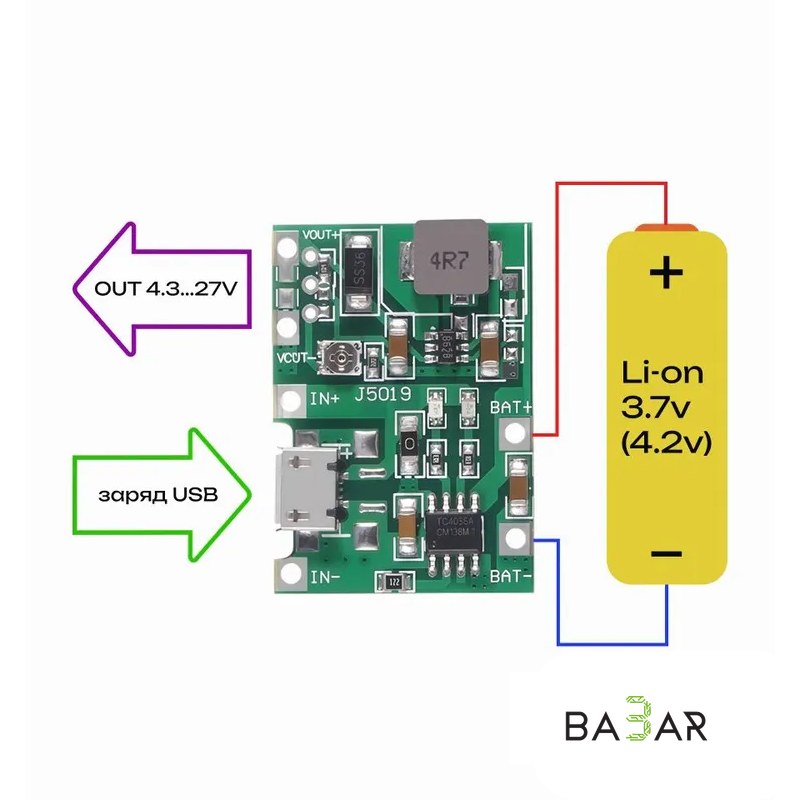

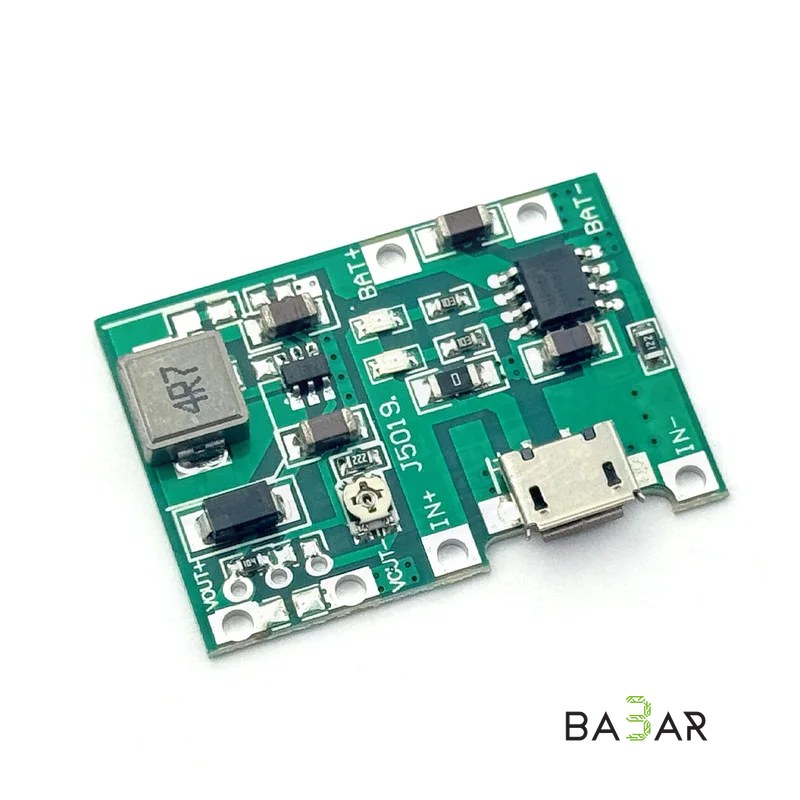

Модуль заряда литиевого аккумулятора 4.2V с DC-DC преобразователем J5019 HW-357 представляет собой компактный и функциональный модуль, который объединяет в себе две основные функции: зарядку литиевых аккумуляторов и повышение выходного напряжения. Это делает его универсальным решением для различных электронных проектов, включая системы, требующие регулируемого напряжения. Модуль оснащен контроллером заряда TP4056 и повышающим преобразователем MT3608, что обеспечивает эффективную зарядку и преобразование напряжения с высокой эффективностью.

### Контроллер заряда

Модуль использует контроллер заряда TP4056, который обеспечивает линейный заряд одного литиевого элемента 3,7 В с регулируемым током до 2000 мА. Входное напряжение составляет 4,5–5,5 В, а напряжение полного заряда — 4,2 В. Светодиодная индикация отображает процесс заряда, что позволяет пользователю контролировать состояние заряда аккумулятора.

### Повышающий преобразователь

Вторая часть модуля — повышающий преобразователь на микросхеме MT3608, который позволяет получить регулируемое напряжение 4,3–27 В из входного напряжения 3–4,2 В от аккумулятора. Высокая частота преобразования обеспечивает малые габариты и высокий КПД, что делает этот модуль привлекательным для применения в портативных устройствах и системах, где важна компактность и эффективность.

## Технические характеристики

| Параметр | Значение |

| --- | --- |

| Модель | J5019 |

| Тип | Модуль зарядки и повышающего преобразователя |

| Контроллер заряда | TP4056 или TC4056 |

| Контроллер преобразователя | B628 или MT3608 (SX1308) |

| Диапазон входного напряжения | 4,5…8 В |

| Рекомендуемое входное напряжение | ≤5 В |

| Выходное напряжение | 4,3…27 В (регулируемое) |

| Максимальный выходной ток | 2A |

| Эффективность преобразования | до 92% |

| Разъем подключения | micro-USB |

| Габариты | 33 × 23 × 5 мм |

## Применение

• Используется в электронных проектах на основе Arduino и ESP32 для обеспечения питания и зарядки литиевых аккумуляторов.
• Применяется в портативных устройствах, где требуется компактный и эффективный модуль заряда и преобразования напряжения.
• Подходит для использования в DIY-проектах, требующих регулируемого напряжения и компактного размера.
• Используется в системах, где необходимо обеспечить зарядку литиевых аккумуляторов и преобразование напряжения с высокой эффективностью.
