Характеристики

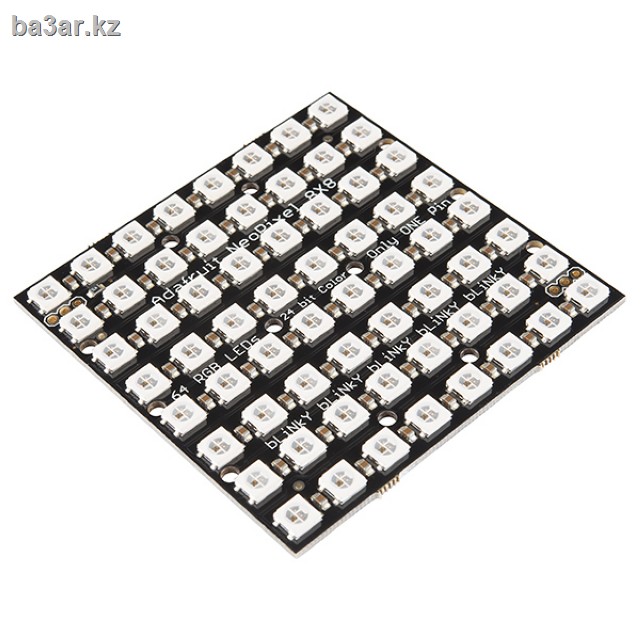

Это NeoPixel NeoMatrix от Adafruit большая доска с 64 Сид WS2812 RGB аранжированными в матрице 8×8. Каждый светодиод способен рисовать до 60 мА (при пиковой яркости матрица может рисовать чуть более 3,5 Ампер при 5 вольтах), это складывается, поэтому предлагается использовать источник питания 5V 2A. Для большинства применений вы увидите около 1-2A тока на панели.
Существует два 3-контактных соединительных порта для подключения Неоматрицы вверх. Припаяйте провода к входному Порту и снабдите 5VDC штыри +5V и земли, тогда соедините штырь DIN к вашему микроконтроллеру и сделайте общий заземлитель от электропитания 5V микроконтроллер/Arduino.
Кроме того, вы можете связать вместе столько панелей NeoMatrix, сколько захотите. Для второй панели подключите DIN-соединение к первой панели DOUT, соедините штыри заземления вместе и включите питание с 5 В. Следует отметить, что после четырех или более панелей у вас может закончиться ОЗУ, если вы используете Arduino Uno, и вам может понадобиться источник питания 5V 10A для столь многих из них!
Каждая ручка оборудована с одиночной линией передачи данных с очень приурочивать-специфическим протоколом требуя в реальном масштабе времени microconroller с 8MHz или более быстрым обработчиком как AVR, Arduino, PIC, mbed, etc. На задней панели имеются припойные колодки для соединительных проводов или булавок макета и два монтажных отверстия для крепления этой платы ко многим различным поверхностям.
