Описание:

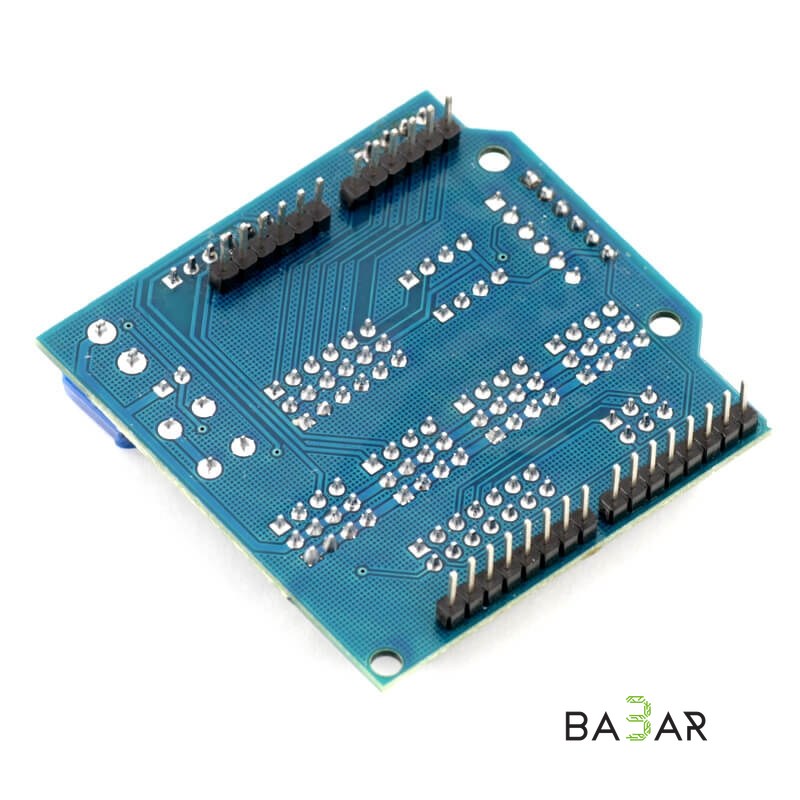

Плата расширения ввода/вывода предназначена для работы с Arduino-совместимыми контроллерами. Она облегчает подключение всевозможных датчиков и сервоприводов, для этого на плате присутствует 14 цифровых и 6 аналоговых портов, каждый из которых включает в себя +5 В и GND контакты. Плата имеет разъемы последовательного и параллельного интерфейса для подключения графического ЖК-дисплея 128×64, разъемы для подключения модулей Bluetooth и APC220, разъем для модуля microSD-карт и разъем для подключения ультразвукового датчика дальности, а также универсальные интерфейсы I2C и RS-232.
Плата имеет возможность питания непосредственно от Arduino или внешнего стабилизированного источника, подключаемого через синий терминальный блок, который находится в левом нижнем углу платы. Перемычка SEL рядом с ним позволяет выбрать вариант питания: внешний или с Arduino (по умолчанию внешнее питание подключено), рядом находится светодиод PWR, который показывает, поступает ли на плату напряжение. На разъем внешнего питания рекомендуется подать напряжение 5 В, но там может быть любое напряжение необходимое для питания подключаемых устройств, которое будет разводится на все разъемы платы.
Спецификация:
- Совместимость с Arduino Uno
- Разъемы цифровых портов: 14
- Разъемы аналоговых портов: 6
- Разъем интерфейса I2C
- Разъем интерфейса RS-232
- Разъем последовательного интерфейса LCD 12864
- Разъем параллельного интерфейса LCD 12864
- Разъем для подключения Bluetooth
- Разъем для подключения APC220
- Разъем для подключения microSD-карт
- Разъем для подключения ультразвукового датчика дальности
- Кнопка сброса
- Индикатор питания
- Напряжение питания: +5 В
- Размер (ДхШхВ): 55 x 54 x 21 мм
- Вес: 23 гр
