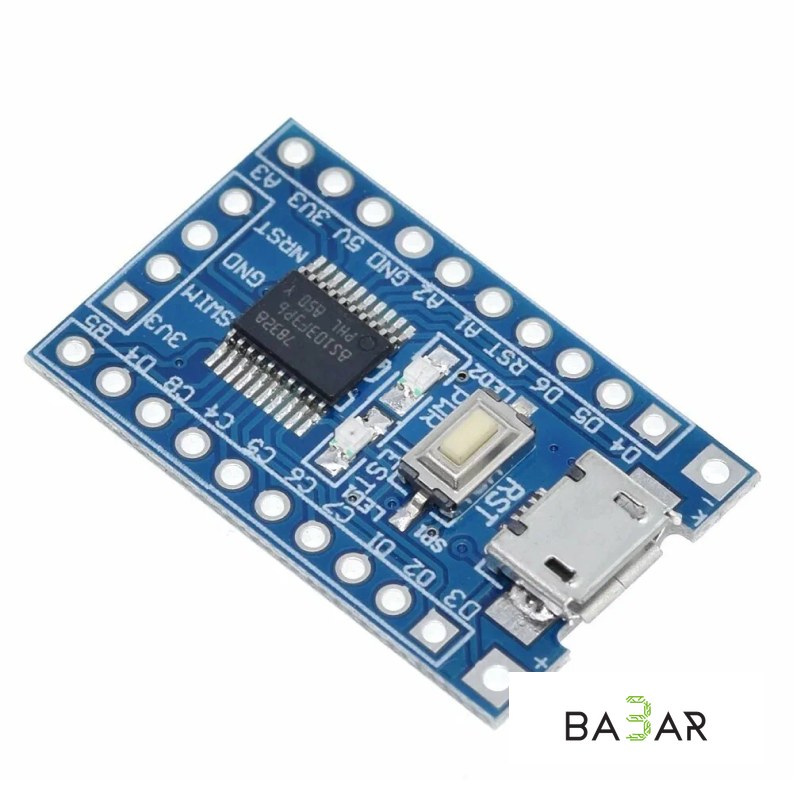

Плата разработки STM8S003F3P6 (Modul STM8)

# Плата разработки STM8S003F3P6 (Modul STM8)

Компактная плата разработки на базе микроконтроллера STM8S003F3P6 — 8-битного микроконтроллера семейства STM8S от STMicroelectronics, ориентированного на недорогие встраиваемые проекты с невысокими требованиями к вычислительной мощности. Плата удобна для изучения архитектуры STM8, отладки прошивок и создания простых устройств автоматизации на этом контроллере.

### Микроконтроллер STM8S003F3P6

STM8S003F3P6 — популярный бюджетный 8-битный микроконтроллер, часто применяемый в бытовой электронике, зарядных устройствах и простых модулях автоматики (в том числе он используется как управляющий чип в радиомодулях HC-12 и других недорогих устройствах). Несмотря на невысокую цену, контроллер обладает достаточным набором периферии для большинства простых задач.

### Программирование через SWIM

Прошивка микроконтроллера осуществляется через интерфейс SWIM (Single Wire Interface Module) с помощью программатора ST-Link или его совместимых клонов. Для разработки используется бесплатная среда STVD совместно с компилятором Cosmic/IAR, либо SPL/StdPeriph библиотеки на языке Си.

### Компактный форм-фактор

Плата выполнена в виде небольшого модуля с выведенными на контакты линиями GPIO, питания и программирования, что позволяет использовать её как самостоятельное устройство или встраивать в проект наравне с модулями Arduino.

## Технические характеристики

| Параметр | Значение |

| --- | --- |

| Микроконтроллер | STM8S003F3P6 |

| Архитектура | 8-битная STM8S (STMicroelectronics) |

| Тактовая частота | до 16 МГц |

| Flash-память | 8 КБ |

| RAM | 1 КБ |

| EEPROM | 640 байт |

| Напряжение питания | 2,95–5,5 В |

| Интерфейс программирования | SWIM |

| Периферия | GPIO, UART, SPI, I2C, ADC, таймеры |

| Корпус микроконтроллера | TSSOP20 |

## Применение

• Изучение архитектуры и программирования STM8
• Простые устройства автоматизации и бытовой электроники
• Замена/ремонт устройств на базе STM8S003F3 (например, модулей HC-12)
• Бюджетные DIY-проекты, где не требуется высокая производительность
