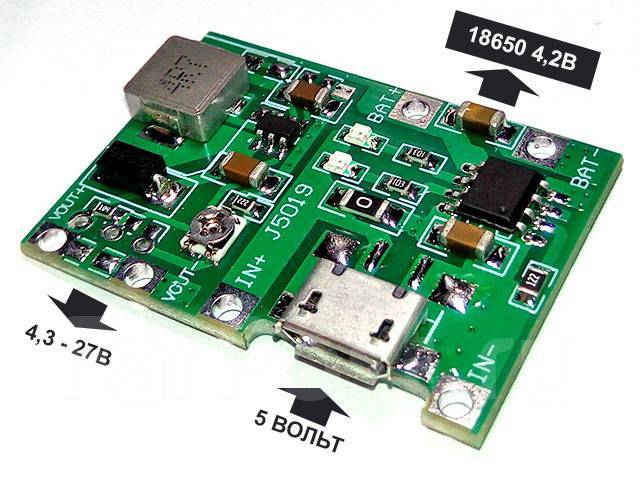

Плата j5019 повышающего модуля с регулируемым напряжением 4,3-27 В до 2А, с интегрированным модулем зарядки TP4056 литий-ионных аккумуляторов 3,7 В 4,2 В до 1А с разъемом micro USB.
Универсальную плату можно использовать для переделки питания мультиметров, цифровых компактных осциллографов и других приборов на литиевое питание. (пример на последнем фото). Встроенный разъем micro USB позволит «налету» подзаряжать прибор от обычного USB.
Также на плате имеются контакты VIN +5 В, помимо micro USB разъема, что позволит подключать другие источники питания, типа солнечных панелей и т.п.
ВНИМАНИЕ!!! на плате нет контроллера разряда, рекомендуется использовать батареи со встроенной защитой.
Характеристики
- Входное напряжение: 4,5 — 8 В DC
- Напряжение зарядки: 4,2 В DC
- Ток зарядки маск.: 1A
- Выходное напряжение: 4,3 — 27 В DC (регулируется)
- Ток выходной, максимальный: до 2 А
- Размер платы: 3,3 х 2,3 см
