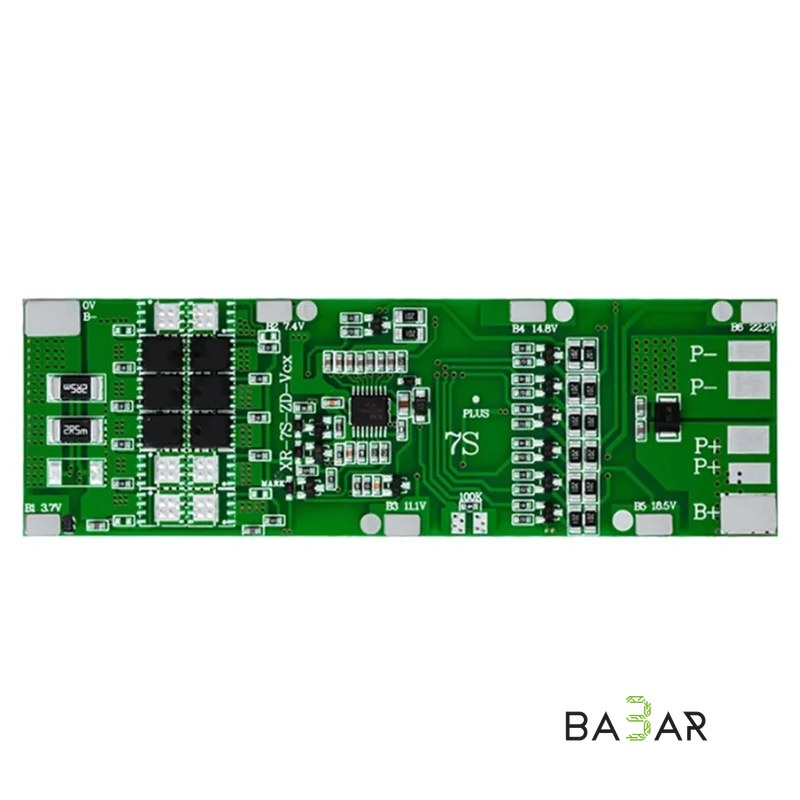

Плата защиты и балансировки BMS 7S 15A для Li-Ion (29.4 В, XR-7S-ZD-Vcx)

# Плата защиты и балансировки BMS 7S 15A для Li-Ion (29.4 В, XR-7S-ZD-Vcx)

Плата защиты и контроля (BMS — Battery Management System) XR-7S-ZD-Vcx (модификация 15А) предназначена для сборки, балансировки и безопасной эксплуатации аккумуляторных батарей из 7 последовательно соединенных ячеек (7S) Li-Ion / Li-Po с номинальным напряжением 25.9 В (полный заряд 29.4 В). Модуль непрерывно отслеживает состояние каждого элемента, защищая сборку от перезаряда, переразряда, короткого замыкания и перегрузок по току.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Конфигурация аккумулятора | 7S (7 элементов последовательно, Li-Ion / Li-Po 3.7 В) |

| Максимальное напряжение заряда | 29.4 – 30.0 В DC |

| Номинальное напряжение сборки | 25.9 В |

| Максимальный постоянный ток разряда | 15 А |

| Максимальный постоянный ток заряда | 15 А |

| Порог срабатывания защиты по току (пиковый) | ~35–40 А |

| Ток пассивной балансировки | ~40 мА на ячейку |

| Порог защиты от перезаряда (на ячейку) | 4.25 В ± 0.025 В |

| Порог защиты от переразряда (на ячейку) | 2.70 В ± 0.08 В |

| Собственное энергопотребление | ≤ 30 мкА |

| Встроенный термодатчик (NTC) | Отсутствует |

| Диапазон рабочих температур | -40 °C … +80 °C |

| Габариты платы | 108 × 34 × 2.8 мм |

---

### Назначение контактов и порядок подключения

• B-: Подключается к главному минусу первой ячейки (минус всей батареи).
• B1, B2, B3, B4, B5, B6: Подключаются к межэлементным перемычкам балансировочного шлейфа последовательно между 1-й и 7-й ячейками.
• B+: Подключается к главному плюсу 7-й ячейки (плюс всей батареи).
• P- / P+: Силовые выходы для подключения нагрузки (потребителя) и зарядного устройства.

> Важно: Монтаж балансировочного шлейфа строго рекомендуется выполнять в последовательном порядке (начиная от `B-` к `B1`, `B2` ... `B+`). Неподключенный шлейф вставляется в разъем BMS только после проверки правильности напряжений на всех пинах разъема во избежание повреждения контроллера.

---

### Область применения

• Маломощный электранспорт: Сборка и ремонт батарей для компактных электросамокатов, гироскутеров и детских электромобилей с рабочей мощностью до 350–400 Вт.
• Аккумуляторный электроинструмент: Перевод шуруповертов, гайковертов и садового инструмента на литиевое питание.
• Портативные источники питания: Резервные аккумуляторы (ИБП / UPS) для роутеров, систем видеонаблюдения, LED-освещения и портативных аудиосистем.
• DIY-электроника: Автономное питание для робототехнических платформ, учебных наборов и светодиодных установок.

---

### Преимущества

1. Встроенная пассивная балансировка (40 мА): Выравнивает напряжение на ячейках во время финальной фазы зарядки, продлевая общий срок службы батареи и предотвращая преждевременный износ отдельных элементов.

2. Низкое собственное потребление (30 мкА): Минимизирует саморазряд батарейного блока при длительном хранении без использования.

3. Защита маломощных цепей

Оптимальный номинал 15 А обеспечивает надежную защиту тонких проводов и элементов от выгорания при коротких замыканиях.

4. Удобный продолговатый форм-фактор

Узкий корпус (108 × 34 мм) легко укладывается вдоль торца сборок из элементов 18650, 21700 или призматических ячеек.
