# Платформа для светодиодной матрицы 8×8 RGB (60×60 мм, чип DM163, ATmega328P)

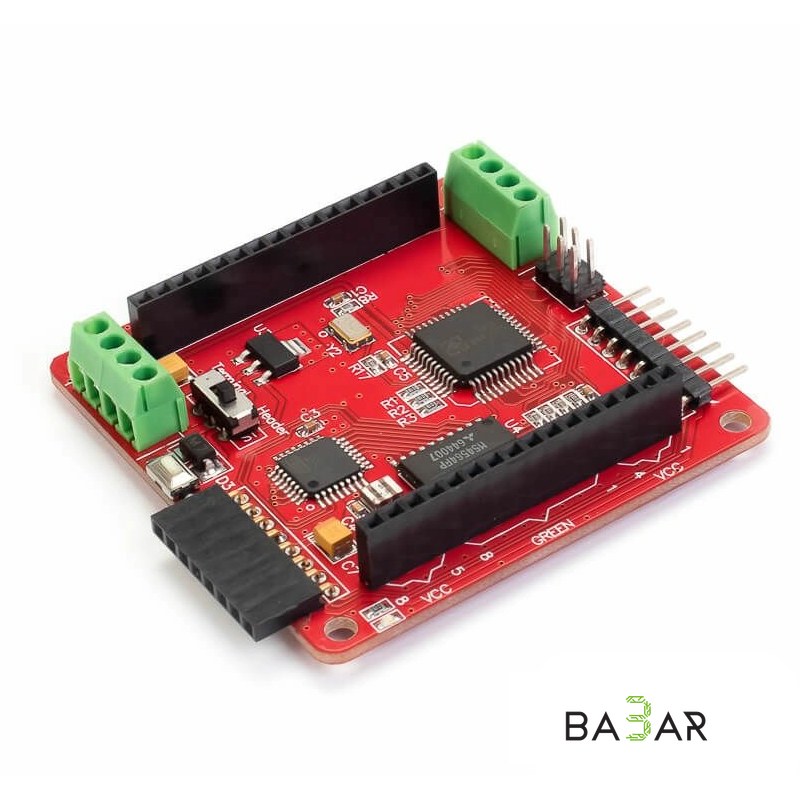

Платформа представляет собой драйвер и контроллер управления полноцветной RGB светодиодной матрицей 8×8 размером 60×60 мм. Модуль выполнен на базе микроконтроллера ATmega328P (эквивалент Arduino Uno) и специализированного ШИМ-драйвера DM163. Контроллер обеспечивает аппаратное управление цветами и яркостью каждого светодиода с высокой частотой обновления, не нагружая основной процессор вычислительными задачами генерации ШИМ.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Микроконтроллер | ATmega328P (полная совместимость с Arduino IDE) |

| ШИМ-драйвер | DM163 (24-канальный LED-драйвер постоянного тока) |

| Глубина цвета | 8-битный цвет (256 уровней яркости) с 6-битной коррекцией для каждого канала (R, G, B) |

| Тактовая частота ШИМ | Аппаратный ШИМ 16 МГц |

| Каналы драйвера | 24 канала постоянного тока по 100 мА (управление катодами/анодами) |

| Силовые ключи строк | 8-канальный драйвер верхнего/нижнего плеча (до 500 мА на канал) |

| Напряжение питания | 5.0 – 7.0 В DC |

| Логический уровень | TTL 5 В |

| Интерфейсы связи | Аппаратный UART, I²C (IIC), выведенные GPIO и АЦП (ADC) |

| Габариты платы | 60 × 60 мм (под стандартную матрицу 60×60 мм / 2.4") |

---

### Область применения

• Динамическая индикация и анимация: Вывод пиксельной графики, анимаций, иконок и текстовой бегущей строки на RGB-матрицу.
• Игровые консоли и DIY-часы: Создание портативных игр (Snake, Tetris), световых спектроанализаторов и умных настольных часов.
• Интерактивные световые панели: Интеграция в декоративные светодиодные панели, робототехнические комплексы для отображения «эмоций» роботов.
• Обучение и эксперименты: Изучение принципов динамической индикации, работы драйверов постоянного тока и протоколов передачи данных в Arduino IDE.

---

### Преимущества

1. Аппаратная генерация ШИМ (DM163)

Драйвер самостоятельно формирует сигналы ШИМ и ток для светодиодов, полностью освобождая ресурсы ATmega328P для выполнения пользовательского кода.

2. Точная цветопередача

Встроенная 6-битная токовая коррекция позволяет сбалансировать белый цвет и добиться равномерной яркости свечения всех трех кристаллов (R, G, B).

3. Готовая схема «Все-в-одному»

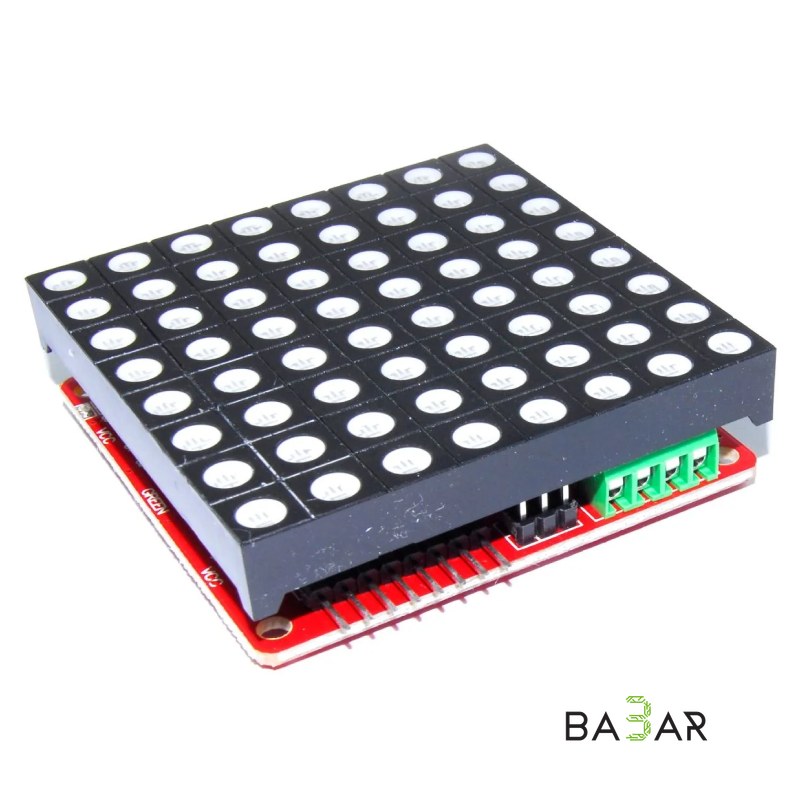

Плата не требует внешних транзисторных ключей или токоограничительных резисторов — матрица устанавливается непосредственно в разъемы контроллера.

4. Легкость программирования

Поддерживается стандартной средой Arduino IDE с использованием доступных библиотек (например, Colorduino / Rainboard).
