Понижающий DC-DC преобразователь 6V–24V в 5V 3A с USB выходом

Компактный высокоэффективный понижающий импульсный модуль питания, предназначенный для преобразования постоянного напряжения в диапазоне от 6 В до 24 В (включая бортовые сети легковых 12 В и грузовых 24 В авто) в стабильные 5 В. Модуль оснащен стандартным портом USB Type-A и встроенной схемы распознавания протоколов зарядки, что позволяет безопасно и быстро питать смартфоны, планшеты, видеорегистраторы, а также микроконтроллерные платы Arduino и Raspberry Pi.

## Технические характеристики

| Параметр | Значение |

| --- | --- |

| Тип преобразователя | Понижающий (Step-Down / Buck), импульсный |

| Входное напряжение | DC 6V – 24V |

| Выходное напряжение | DC 5.1V – 5.2V (с компенсацией падения на кабеле) |

| Выходной ток | 2.1A (длительно) / до 3A (пиковый, с охлаждением) |

| Выходной интерфейс | Разъем USB Type-A |

| КПД | до 97.5% (при 6.5V в 5V 0.7A), ~90% (при 12V в 5V 1A) |

| Частота переключения | 500 кГц |

| Уровень пульсаций | < 10 mVp-p |

| Защита | От перенапряжения по выходу (TVS-диод), от короткого замыкания |

| Защита от переполюсовки | Есть (защитный диод на входе) |

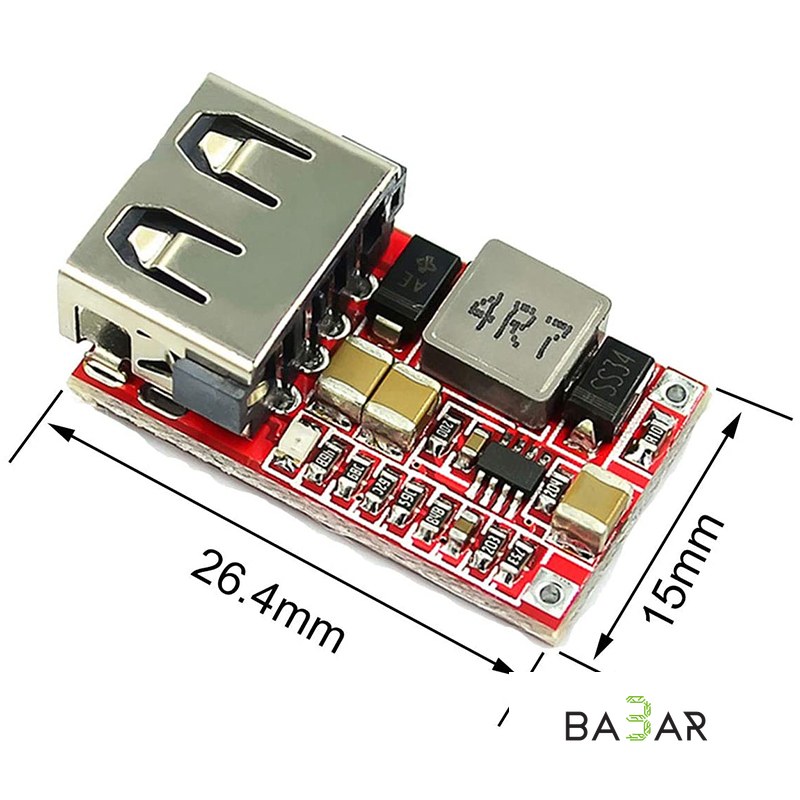

| Габариты | 26.4 × 15 × 7.4 мм |

### Ключевые особенности

• Ультракомпактные габариты: Плата размером всего 26.4 × 15 мм с высоким коэффициентом интеграции компонентов легко помещается в самые узкие корпуса и приборные панели.
• Встроенный USB-порт и логика распознавания: Модуль автоматически определят подключенные устройства (Apple, Android) для подач корректного тока зарядки.
• Защита от перенапряжения по выходу: На выходе установлен супрессор (TVS-диод) и предохранитель 1.5А, что гарантирует защиту подключенного гаджета от пробоя силового ключа.
• Минимальный нагрев и высокий КПД: Благодаря синхронному выпрямлению модуль демонстрирует КПД до 97.5% и практически не греется при токах до 2A.
• Входная защита от переполюсовки: Защитный диод предохраняет модуль от выхода из строя при перепутывании плюсового и минусового проводов питания.

### Применение

• Автомобильный USB-адаптер зарядки для подключения от бортовой сети 12V/24V.
• Источник питания 5V для плат Arduino, ESP8266, ESP32 и одноплатных компьютеров Raspberry Pi.
• Зарядка гаджетов и экшен-камер от аккумуляторов (Li-Ion 2S–5S, Lead-Acid 12V) или солнечных панелей.
• Встраиваемые модули питания USB для портативных аудиоколонок и DIY-приборов.

---
