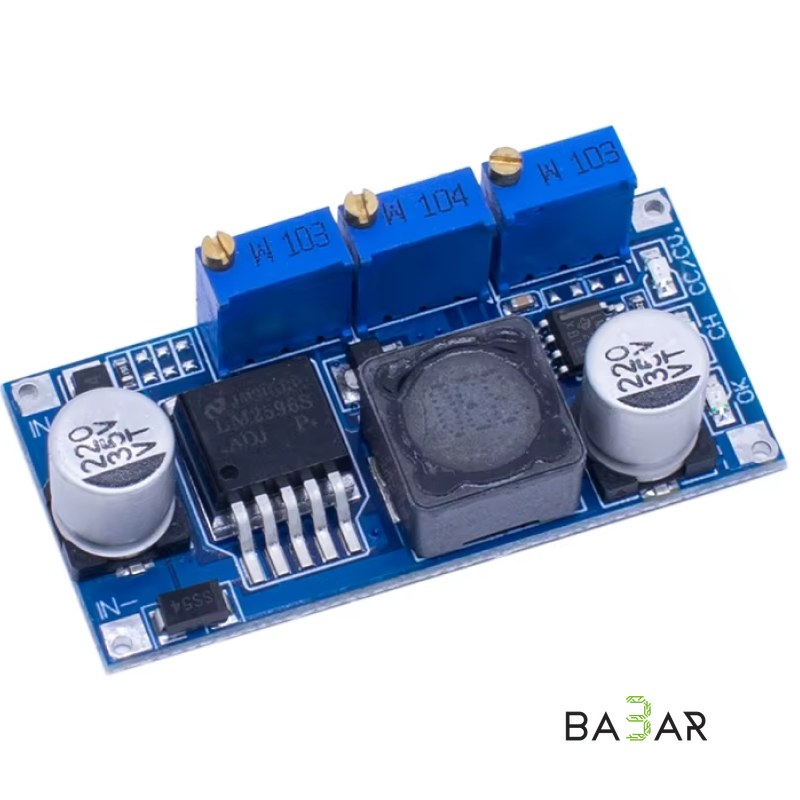

Понижающий DC-DC преобразователь LM2596 CC/CV 3A

Импульсный понижающий регулируемый модуль питания на базе LM2596 с функцией стабилизации напряжения (CV) и тока (CC). Оснащен тремя многооборотными подстроечными резисторами, что позволяет использовать его не только как стандартный конвертер напряжения, но и как надежный LED-драйвер постоянного тока или умное зарядное устройство для аккумуляторов (Li-Ion, LiFePO4, свинец) с индикацией окончания заряда.

## Технические характеристики

| Параметр | Значение |

| --- | --- |

| Микросхема | LM2596 |

| Тип преобразователя | Понижающий (Buck), импульсный, неизолированный |

| Входное напряжение | DC 7V – 35V |

| Выходное напряжение | DC 1.25V – 30V (регулируемое) |

| Выходной ток | 0A – 3A (регулируемый) |

| Выходная мощность | до 15 Вт (без радиатора), до 25 Вт (с дополнительным охлаждением) |

| КПД | до 92% |

| Частота переключения | 150 кГц |

| Минимальная разница вход/выход | ~2V (входное напряжение должно быть выше выходного) |

| Регулировка подстроечников | CV (напряжение), CC (ток), CH (порог индикации заряда) |

| Индикация | 3 LED-светодиода (CC/CV — красный, CH — синий, OK — красный) |

| Защита от короткого замыкания | Есть (ограничение тока в режиме CC) |

| Защита от переполюсовки | Отсутствует (требуется соблюдать полярность) |

| Рабочая температура | от -40°C до +85°C |

| Габариты | 47 × 23 × 14 мм |

### Ключевые особенности

• Режим CC/CV (постоянный ток / постоянное напряжение): Ограничивает выходной ток на заданном уровне, защищая подключаемую нагрузку или светодиоды от перегрузки.
• Интеллектуальная зарядка аккумуляторов: Третий подстроечный резистор (CH) регулирует порог срабатывания индикатора полного заряда (по умолчанию 10% от установленного тока CC), меняя цвет светодиода по завершении процесса.
• Высокий КПД и низкий нагрев: Импульсная схема обеспечивает минимальные потери энергии по сравнению с линейными стабилизаторами.
• Светодиодная индикация режимов: Наглядный визуальный контроль текущей работы модуля (режим стабилизации тока, процесс зарядки, полный заряд).
• Высокая точность настройки: Многооборотные подстроечные резисторы (103/104) позволяют плавно выставлять необходимое напряжение и ограничение тока.

### Применение

• Зарядное устройство для Li-Ion, LiFePO4, Ni-MH и свинцово-кислотных аккумуляторов.
• Драйвер постоянного тока для мощных светодиодов и LED-матриц.
• Лабораторный блок питания с защитой по току и регулировкой напряжения.
• Питание микроконтроллерных плат, датчиков и DIY-электроники от высоковольтных источников (12V/24V).

---
