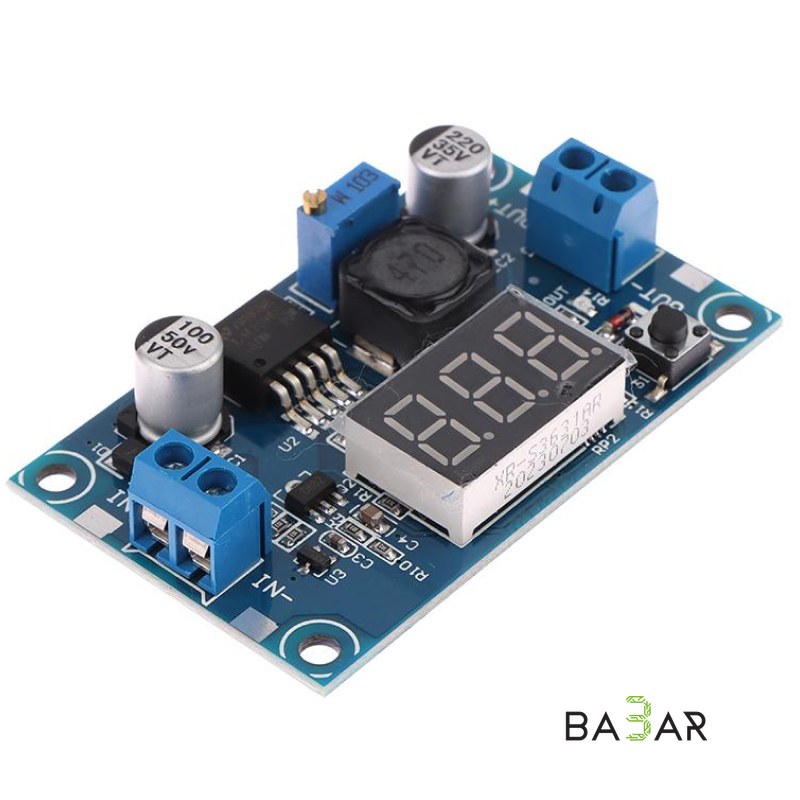

Понижающий DC-DC преобразователь LM2596S с вольтметром 3A 37V

Регулируемый импульсный понижающий модуль питания на базе популярной микросхемы LM2596S, оснащенный встроенным цифровым вольтметром для удобного визуального контроля параметров. Наличие трехразрядного светодиодного дисплея и тактовой кнопки переключения позволяет измерять входное и выходное напряжение в реальном времени без использования внешнего мультиметра. Настройка требуемого напряжения на выходе выполняется помощью высокоточного многооборотного подстроечного резистора.

## Технические характеристики

| Параметр | Значение |

| --- | --- |

| Микросхема | LM2596S-ADJ |

| Тип преобразователя | Понижающий (Step-Down / Buck), импульсный |

| Входное напряжение | DC 4.0V – 40V |

| Выходное напряжение | DC 1.25V – 37V (плавно регулируемое) |

| Выходной ток | 2A (номинальный), до 3A (с дополнительным радиатором) |

| Выходная мощность | до 15 Вт (без радиатора) / до 20 Вт (с охлаждением) |

| Погрешность вольтметра | ±0.05 В |

| Диапазон измерения вольтметра | 0V – 40V |

| КПД | до 92% |

| Частота переключения | 150 кГц |

| Органы управления | Многооборотный потенциометр (W103), кнопка выбора режима вольтметра |

| Входное / выходное подключение | Винтовые клеммы (IN+/IN-, OUT+/OUT-) и площадки под пайку |

| Защита | От перегрева, ограничение тока по выходу |

| Защита от переполюсовки | Отсутствует (требуется соблюдать полярность) |

| Габариты | 66 × 36 × 14 мм |

### Ключевые особенности

• Встроенный цифровой вольтметр: Позволяет контролировать входное или выходное напряжение одним нажатием кнопки, упрощая настройку и диагностику системы.
• Удобная калибровка и переключение: Кнопка на плате позволяет переключать индикацию вольтметра между входом (IN) и выходом (OUT), а также при необходимости полностью отключать дисплей для энергосбережения.
• Надежные винтовые клеммы: Обеспечивают простой монтаж силовой проводки без необходимости обязательного применения паяльника.
• Точная регулировка: Многооборотный подстроечный резистор (10 кОм) дает возможность плавно установить значение выходящего напряжения с точностью до десятых долей вольта.

### Применение

• Простой DIY лабораторный блок питания для домашней мастерской или сервиса.
• Преобразование и стабилизация бортового напряжения 12V / 24V в автомобилях для питания электроники.
• Источник питания для микроконтроллерных плат Arduino, STM32, ESP8266/ESP32, датчиков и светодиодных модулей.
• Понижение напряжения аккумуляторных сборок (Lead-Acid, Li-Ion 2S-8S) до стандартных уровней 3.3V, 5V, 9V, 12V.

---
