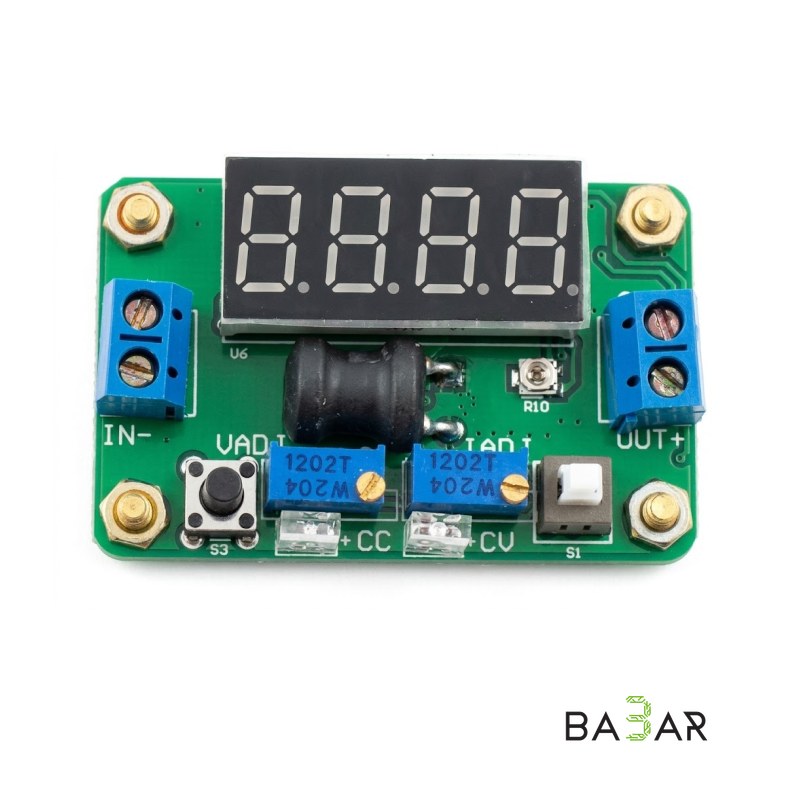

Понижающий DC-DC преобразователь с LED-дисплеем (CC/CV, 0.93В–20В, 0–2А, 20Вт)

# Понижающий DC-DC преобразователь с LED-дисплеем (CC/CV, 0.93В–20В, 0–2А, 20Вт)

Понижающий импульсный DC-DC преобразователь со встроенным трехразрядным LED-дисплеем (вольтметром/амперметром) и поддержкой режимов стабилизации напряжения (CV) и стабилизации тока (CC). Модуль позволяет плавно регулировать выходное напряжение в диапазоне от 0.93 В до 20 В и ток от 0 до 2 А при максимальной мощности до 20 Вт. Наличие режимов CC/CV и встроенной цифровой индикации делает его универсальным компактным решением для зарядки аккумуляторов, питания светодиодов и использования в качестве лабораторного блока питания.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Тип преобразователя | Понижающий (Step-Down / Buck) |

| Режимы работы | Стабилизация напряжения (CV) и стабилизация тока (CC) |

| Входное напряжение ($V_{IN}$) | 4.5 В – 24 В DC |

| Выходное напряжение ($V_{OUT}$) | 0.93 В – 20 В DC (регулируемое) |

| Выходной ток ($I_{OUT}$) | 0 – 2 А (регулируемый) |

| Максимальная выходная мощность | 20 Вт |

| Тип индикации | Встроенный цифровой LED-дисплей (красный цвет) |

| Органы управления | Многооборотные подстроечные резисторы (потенциометры) регулировки $V$ и $I$ |

---

### Назначение контактов (Pinout)

• IN+: Положительный полюс входного питания (+4.5 В – +24 В DC).
• IN-: Отрицательный полюс входного питания (GND входа).
• OUT+: Положительный полюс выхода (к нагрузке / аккумулятору).
• OUT-: Отрицательный полюс выхода (к нагрузке / аккумулятору).

---

### Область применения

• Компактный лабораторный блок питания: Настройка и тестирование электронных схем с возможностью контроля потребляемого тока.
• Зарядное устройство для аккумуляторов: Безопасная зарядка Li-Ion, LiFePO4, Ni-MH и свинец-кислотных аккумуляторов благодаря режиму ограничения тока (CC).
• Драйвер светодиодов (LED Driver): Питание мощных светодиодов и светодиодных матриц со стабильным током.
• Бортовая сеть и электроника: Понижение напряжения в автомобилях и радиоэлектронных устройствах (например, понижение 12 В до 5 В / 9 В).

---

### Преимущества

1. Встроенный цифровой вольтметр/амперметр: Позволяет визуально контролировать параметры работы без подключения внешнего мультиметра.

2. Режим CC/CV: Обеспечивает точную стабилизацию как напряжения, так и тока, что необходимо для зарядки батарей и питания чувствительной нагрузки.

3. Широкий диапазон входных напряжений (до 24 В): Совместим с большинством популярных сетевых адаптеров и источников питания.

4. Универсальность и компактность: Заменяет собой сразу несколько устройств (преобразователь, амперметр, вольтметр и зарядное устройство).

---

### Комплектация

• 1× Понижающий DC-DC преобразователь с LED-дисплеем (CC/CV, 0.93–20В, 0–2А)
