Описание:

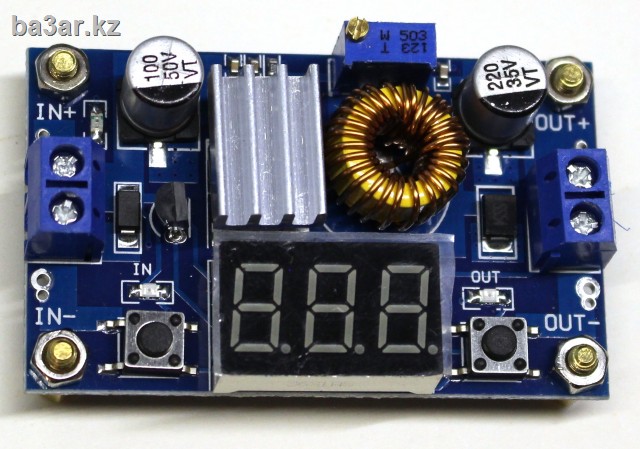

5A DC-DC Регулируемый понижающий модуль с вольтметром
Один: Описание продукта
Этот продукт представляет собой понижающий (понижающий) модуль постоянного/постоянного тока с ШИМ фиксированной частотой 180 кГц, способный управлять нагрузкой 5 А с высокой эффективностью, низким уровнем пульсаций и отличным регулированием линии и нагрузки. Модуль с измерителем напряжения для отображения входного и выходного напряжения, А напряжение можно скорректировать с помощью кнопки для повышения точности вольтметра.
Особенности:
1. Светодиодный индикатор питания.
2. Кнопка для переключения измерения входного или выходного напряжения, а светодиод показывает текущее измерение входного или выходного напряжения; Никсскую трубку можно выключить другой кнопкой. Упомянутые состояния могут быть запомнены, не теряются, даже если питание отключено. (Встроенный светодиод с маркировкой «IN» горит, никская трубка отображает значение входного напряжения, яркий светодиод «OUT»-значение выходного напряжения).
3. Специальный запуск, функция калибровки вольтметра, никогда не будет неточным вольтметра!
Метод калибровки вольтметра:
(1) Шаги калибровки выходного напряжения
Шаг 1, Отрегулируйте правую кнопку так, чтобы Загорелся СВЕТОДИОД «OUT», вольтметр показал значение выходного напряжения; Нажмите правую кнопку более 2 секунд, отпустите, вольтметр и светодиод «OUT» мигают синхронно, так что вы входите в режим калибровки выходного напряжения.
Шаг 2, нажмите правую кнопку (нормальная скорость), значение напряжения суммируется на единицу; Нажмите левую кнопку, минус единица; Из-за того, что единица измерения меньше 0,1 В, отображение минимального напряжения до 0,1 В, поэтому вам нужно непрерывно нажимать 1-5 раз, чтобы увидеть изменение вольтметра на 0,1 В, Сколько раз вольтметр меняет 0,1 В нажатием клавиши, в зависимости от текущего напряжения дисплея, чем выше напряжение, тем меньше количество нажатий.
Шаг 3, нажмите правую кнопку более 2 секунд, отпустите, чтобы выйти из режима калибровки выходного напряжения. Все параметры установлены на автоматическое отключение питания для сохранения.
(2) Шаги калибровки входного напряжения
Шаг 1, Отрегулируйте правую кнопку так, чтобы Загорелся СВЕТОДИОД «IN», вольтметр показал значение входного напряжения; нажмите правую кнопку более 2 секунд, отпустите, вольтметр и светодиод «IN» мигают синхронно, так что вы входите в режим калибровки входного напряжения.
Шаги 2 и 3 в соответствии с методом калибровки выходного напряжения.
Два: параметры производительности
1. Диапазон входного напряжения: 4 ~ 38 В постоянного тока (Примечание: входное напряжение не превышает 38 В)
2. Диапазон выходного напряжения: 1,25-36 В постоянного тока Регулируемый
3. Выходной ток: 0-5А
4. Выходная мощность: 75 Вт
5. Диапазон вольтметра: от 4 до 40 В, погрешность ± 0,1 В
6. Рабочая частота: 180 кГц
7. Высокая эффективность до 96%
8. Встроенная функция теплового отключения
9. Встроенная функция ограничения тока
10. Встроенная функция защиты от короткого замыкания
11. Защита от обратной полярности входа: Нет (при необходимости, сильноточный диод включен последовательно с входом).
12. Д x Ш x В = 6,6*3,9*1,8 см
Три: применение
В модулях понижающего постоянного/постоянного тока входное напряжение выше, чем выходное напряжение понижающего поля, такого как аккумулятор, силовой трансформатор, Регулируемый источник питания DIY, ЖК-монитор и ЖК-телевизор, портативный источник питания прибора, телекоммуникационное/Сетевое оборудование, источник питания автомобильного ноутбука 24 В, промышленное оборудование от 12 В до 3,3 В, от 12 В до 5 В, 24 В от понижающего до 5 В, 24 В от понижающего до 12 В, 36 В от понижающего до 24 В и т. Д.
