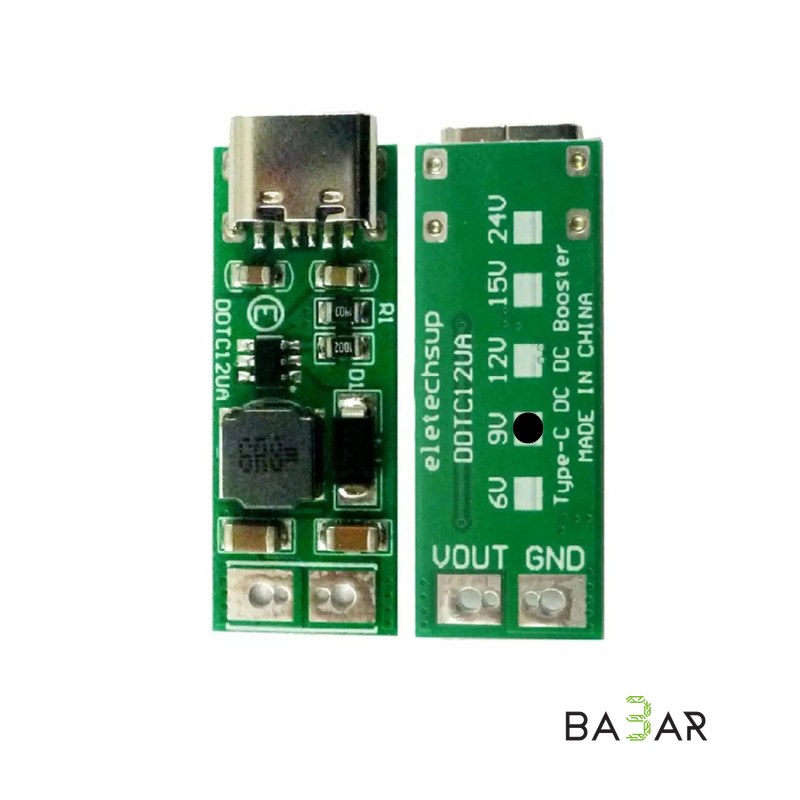

Повышающий DC-DC преобразователь Type-C (DDTC12UA, 5В ➔ 9В)

# Повышающий DC-DC преобразователь Type-C (DDTC12UA, 5В ➔ 9В)

Компактный повышающий (Boost) модуль постоянного тока DDTC12UA с входным портом Type-C предназначен для преобразования стандартного входного напряжения 5 В в стабильное фиксированное выходное напряжение 9 В DC. Модуль работает на частоте 1.2 МГц и обладает высоким КПД (до 95%), встроенными защитами от перегрева, перегрузки по току и пониженного напряжения. Идеально подходит для питания 9V-устройств (роутеров, гитарных педалей эффектов, мультиметров, радиоприемников, гигрометров и медицинских приборов) от обычных USB-портов, сетевых зарядных устройств или повербанков.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Модель | DDTC12UA |

| Тип модуля | Повышающий импульсный преобразователь (Step-Up / Boost) |

| Входной разъем | USB Type-C |

| Входное напряжение | 4.5 – 5.5 В DC (номинально 5.0 В) |

| Выходное напряжение | 9.0 В DC ±3% (модификация DC 5V to 9V) |

| Максимальный выходной ток | 1000 мА (1 А) (напряжение 9 В) |

| Частота переключения (PWM) | 1.2 МГц |

| Максимальный КПД | До 95% (типовой 84%–92%) |

| Ток покоя | 100 мкА (PFM) / 1.6 мА (PWM) |

| Защита | От пониженного напряжения (UVLO), токовая защита, тепловая защита |

| Рабочая температура | -40 °C … +85 °C |

| Габариты модуля | 31 × 11.5 × 4.5 мм |

| Вес | ~2–3 г |

---

### Эффективность и зависимость тока при выходе 9V

• Вход 5.0 В / 1.00 А ➔ Выход 9 В / 0.52 А
• Вход 5.0 В / 1.50 А ➔ Выход 9 В / 0.76 А
• Вход 5.0 В / 2.00 А ➔ Выход 9 В / 1.00 А (Максимум)

---

### Область применения

• Резервное питание сетевого оборудования: Запитать Wi-Fi роутеры, модемы, IP-камеры и терминалы с питанием 9 В от Power Bank при отключении электричества.
• Музыкальное оборудование: Питание гитарных педалей эффектов (Stompbox), синтезаторов и портативных комбиков от USB-C аккумулятора.
• Измерительная приборная техника: Замена батареек типа «Крона» (9V) в мультиметрах, тестерах, пирометрах и медицинских приборах постоянным питанием от Type-C.
• Портативные DIY-устройства: Питание радиоприемников, детских игрушек, микроконтроллерных плат и отладочных модулей.

---

### Преимущества

1. Разъем Type-C на входе: Позволяет легко подавать питание от стандартных кабелей смартфонов, адаптеров и портативных аккумуляторов без пайки входных проводов.

2. Ультракомпактные габариты (31×11.5 мм): Легко встраивается в тесные корпуса самодельных приборов, переходников и штекеров.

3. Высокая частота преобразования (1.2 МГц): Обеспечивает минимальный уровень пульсаций выходного напряжения и высокий КПД.

4. Комплексный пакет защит: Встроенные системы защиты от перегрева и перегрузки предохраняют сам модуль и подключенный источник питания от выхода из строя при коротком замыкании.
