# Радиомодуль nRF24L01+ Mini (2.4 ГГц, SPI)

Ультракомпактный беспроводной трансивер nRF24L01+ Mini на базе чипа Nordic Semiconductor работает в нелицензируемом диапазоне 2.400–2.525 ГГц (ISM). Модуль предназначен для построения локальных беспроводных сетей между микроконтроллерами (Arduino, ESP32, STM32, Raspberry Pi) с поддержкой скорости передачи данных до 2 Мбит/с и топологий от Point-to-Point до Mesh-сетей.

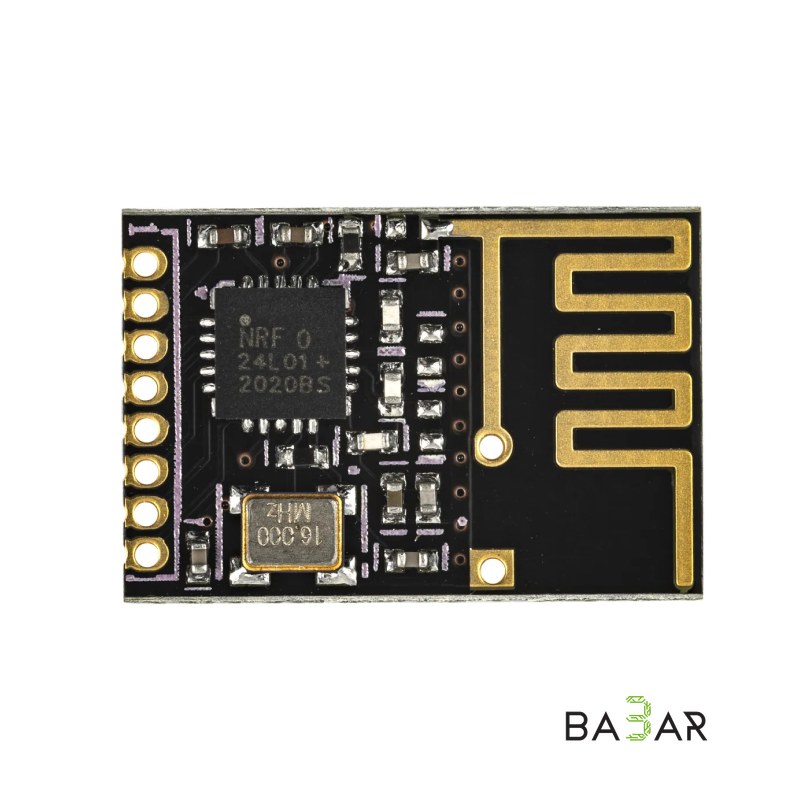

Форм-фактор Mini отличается от стандартного nRF24L01+ уменьшенными габаритами и интегрированной SMD/PCB-антенной, что делает его удобным для встраивания в малогабаритные корпусы и портативные устройства.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Основной трансивер | Nordic Semiconductor nRF24L01+ |

| Диапазон частот | 2.400 – 2.525 ГГц (126 каналов с шагом 1 МГц) |

| Скорость передачи данных | 250 Кбит/с / 1 Мбит/с / 2 Мбит/с |

| Дальность связи | До 100 м (прямая видимость) / до 30 м (в помещении) |

| Интерфейс управления | SPI + управляющие пины `CE`, `CSN`, `IRQ` |

| Напряжение питания ($V_{CC}$) | 1.9 – 3.6 В DC *(Строго 3.3 В! Не подключать к 5V)* |

| Толерантность GPIO к 5V | Да (сигнальные линии SPI, CE, CSN выдерживают 5V-логику) |

| Выходная мощность передатчика | Настраиваемая: -18, -12, -6, 0 дБм |

| Потребляемый ток | Передача: ~15 мА / Прием: ~21 мА / Ожидание: 8 мкА / Пиковый: до 150 мА |

| Чувствительность приемника | -82 дБм (на 2 Мбит/с) / -94 дБм (на 250 Кбит/с) |

| Антенна | Встроенная PCB-антенна на плате |

| Форм-фактор / Шаг выводов | Mini (отверстия под пайку / штыри с шагом 1.27 мм или 2.54 мм в зависимости от платы) |

---

### Назначение контактов (Pinout)

• VCC: Питание модуля (строго 3.3 В DC).
• GND: Общий провод (земля).
• CE (Chip Enable): Управление режимом работы (выбор Прием/Передача/Сон). *Должен быть подтянут контроллером для работы.*
• CSN (Chip Select Not): Активация шины SPI (активный LOW).
• SCK: Тактовая линия шины SPI (Serial Clock).
• MOSI: Вход данных SPI (Master Out Slave In) — подключается к MOSI контроллера *(в описании поставщика указана опечатка в схеме кроссировки, стандартная схема: MOSI➔MOSI)*.
• MISO: Выход данных SPI (Master In Slave Out) — подключается к MISO контроллера *(MISO➔MISO)*.
• IRQ: Выход прерывания (активный LOW). Оповещает микроконтроллер об отправке пакета, получении данных или превышении лимита повторов. *Можно не подключать.*


---

### Схемотехнические особенности и нюансы питания

1. Конденсатор по питанию (Критично!)

В момент включения передатчика nRF24L01+ потребляет импульсный ток до 150 мА. Штатные LDO-стабилизаторы 3.3V на платах Arduino Uno/Nano не успевают отрабатывать эти броски, что приводит к зависанию модуля. Обязательно припаивайте электролитический или керамический конденсатор емкостью 10–100 мкФ непосредственно на выводы VCC и GND модуля.

2. Питание 3.3 В, логика 5 В

Питание $V_{CC}$ должно составлять ровно 3.3 В. При этом сигнальные выводы (`CE`, `CSN`, `SCK`, `MOSI`) толерантны к 5V-логике, поэтому модуль можно напрямую подключать к 5V платам Arduino без конвертеров уровней.

3. Разнос частотных каналов

При работе на максимальной скорости 2 Мбит/с полоса сигнала расширяется почти до 2 МГц. Во избежание перекрытия сигналов и взаимных помех используйте каналы с интервалом не менее 2 МГц (например, канал 70 и канал 72).

---

### Топологии сетей и режимы работы

• Point-to-Point (1-to-1): Прямой обмен данными между двумя модулями (с аппаратно подтвержденной доставкой Auto-ACK).
• Multiceiver (до 6 к 1): Один приемник одновременно слушает до 6 передатчиков (через 6 виртуальных каналов — Data Pipes 0..5).
• Broadcast (1 ко многим): Передатчик вещает данные всем модулям на канале без ожидания подтверждения (Auto-ACK отключен).
• Mesh-сеть: Топология «паутина», где каждый модуль выступает ретранслятором (реализуется программно через библиотеки `RF24Network` или `RF24Mesh`).

---

### Пример кода для Arduino (Библиотека RF24)

#### Скетч Передатчика (TX):

```cpp

#include

#include

RF24 radio(7, 8); // CE на D7, CSN на D8

const byte address[6] = "00001";

void setup() {

radio.begin();

radio.openWritingPipe(address);

radio.setPALevel(RF24_PA_LOW); // Уровень мощности (-12 дБм)

radio.stopListening();

}

void loop() {

const char text[] = "Hello World";

radio.write(&text, sizeof(text));

delay(1000);

}

```

#### Скетч Приемника (RX):

```cpp

#include

#include

RF24 radio(7, 8); // CE на D7, CSN на D8

const byte address[6] = "00001";

void setup() {

Serial.begin(9600);

radio.begin();

radio.openReadingPipe(0, address);

radio.setPALevel(RF24_PA_LOW);

radio.startListening();

}

void loop() {

if (radio.available()) {

char text[32] = "";

radio.read(&text, sizeof(text));

Serial.println(text);

}

}

```

---

### Область применения

• Системы «Умного дома»: Беспроводной опрос автономных датчиков (температура, протечка, открытие дверей) с передачей на центральный шлюз.
• Дистанционное управление и телеметрия: Пульты управления для радиоуправляемых моделей, коптеров, робототехнических платформ.
• Автономные беспроводные сети: Организация обмена данными в местах с отсутствием сети Wi-Fi или сотовой связи.
