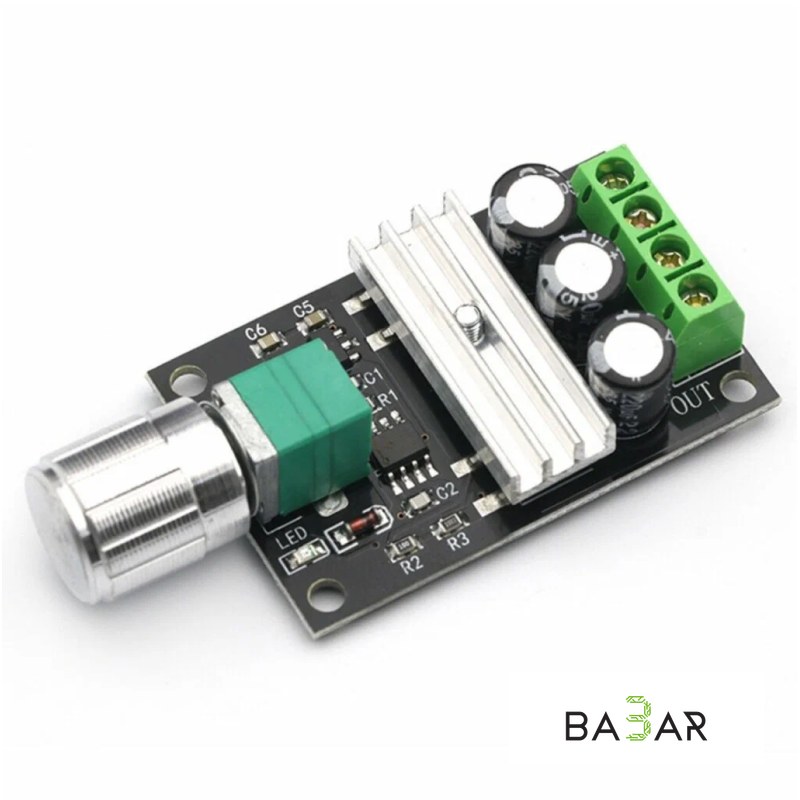

ШИМ (PWM) регулятор скорости двигателя постоянного тока 6–28V 3A

Компактный регулятор скорости вращения коллекторных двигателей постоянного тока, использующий метод широтно-импульсной модуляции (ШИМ / PWM). Устройство позволяет плавно изменять скорость вращения мотора или мощность нагрузки от 0% до 100% без потери момента на низких оборотах. Регулятор оснащен встроенным радиатором охлаждения силового ключа, потенциометром с выключателем и винтовыми клеммниками для удобного подключения питания и нагрузки.

## Технические характеристики

| Параметр | Значение |

| --- | --- |

| Входное напряжение питания (Power) | DC 6.0V – 28V |

| Максимальный непрерывный ток | 3A |

| Максимальная выходная мощность | 80 Вт |

| Диапазон регулировки ШИМ (Duty Cycle) | 0% – 100% |

| Частота ШИМ (PWM Frequency) | 21 кГц |

| Органы управления | Потенциометр со встроенным выключателем (Off-click) |

| Индикация | Светодиод питания (LED) |

| Подключение | Винтовые клеммы 4-pin (Power +, Power -, Motor +, Motor -) |

| Защита | Встроенный самовосстанавливающийся предохранитель 3A |

| Габариты | ~ 50 × 32 × 15 мм |

### Ключевые особенности

• ШИМ-регулирование высокой эффективности: Изменение мощности происходит за счет импульсов тока, что минимизирует нагрев модуля и сохраняет вращающий момент двигателя при низких оборотах.
• Встроенная функция выключателя: В крайнем левом положении потенциометра встроенный выключатель с щелчком полностью обесточивает подключенную нагрузку.
• Защита схемы: Плата оснащена встроенным самовосстанавливающимся предохранителем на 3 А для предотвращения повреждения при коротком замыкании или перегрузке.
• Простой монтаж: Потенциометр имеет резьбовую втулку с гайкой для удобной установки регулятора на лицевую панель корпуса прибора.

### Применение

• Регулировка оборотов коллекторных DC-моторов в микробормашинах, граверах и сверлильных станках.
• Управление частотой вращения кулеров, вентиляторов и помп охлаждения.
• Плавная регулировка яркости светодиодных лент, светильников и мощных LED-модулей (диммер 12V / 24V).
• Лабораторные и учебные DIY-проекты силовой электроники.

---
