# Тензодатчик 1 кг — высокоточный датчик веса

Тензодатчик на 1 кг — высокочувствительный датчик измерения веса, работающий на основе тонкоплёночных резисторов, изменяющих сопротивление при механической деформации. Резисторы объединены в мостовую схему, что обеспечивает стабильность и точность измерений. Датчик подключается к АЦП (например, HX711), который фиксирует изменения сопротивления моста и преобразует их в цифровой сигнал, пригодный для обработки микроконтроллером.

### Конструкция и монтаж

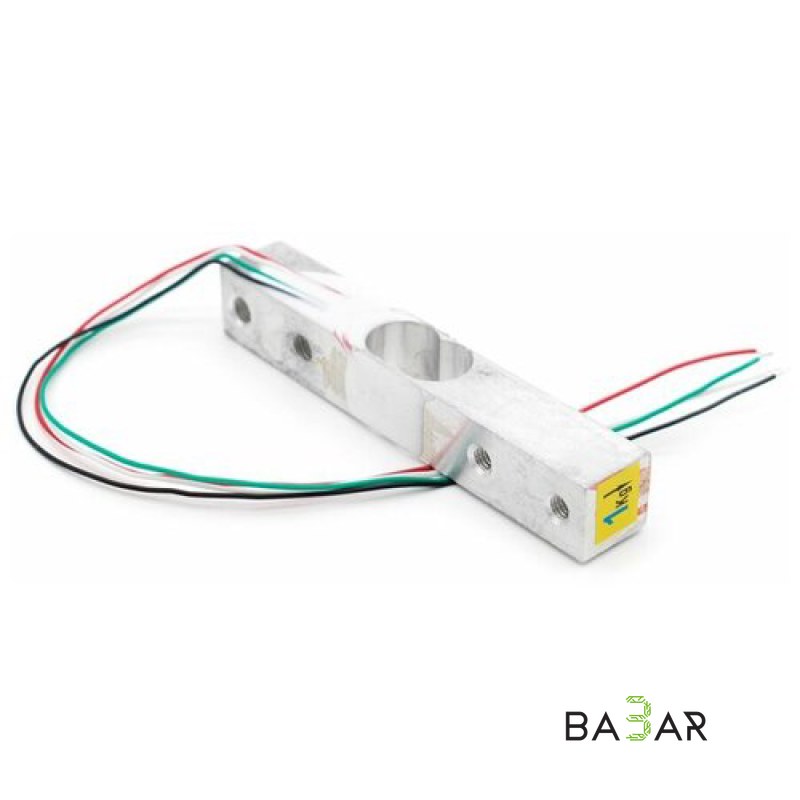

Корпус датчика выполнен из алюминия, что обеспечивает лёгкость, прочность и устойчивость к внешним воздействиям. Конструкция включает 4 крепёжных отверстия и центральное сдвоенное отверстие, что упрощает установку платформы для взвешивания и жёсткую фиксацию датчика в корпусе устройства.

### Принцип измерения

Датчик работает по мостовой четырёхпроводной схеме: при механической деформации балки под нагрузкой изменяется сопротивление тензорезисторов, что приводит к разбалансировке моста и появлению выходного сигнала, пропорционального приложенному весу. Для получения показаний в цифровом виде датчик подключается к АЦП, например HX711.

### Подключение к HX711

Датчик имеет 4 провода для подключения к плате АЦП:

| Провод | Назначение |

| --- | --- |

| Красный (E+) | Питание |

| Чёрный (E-) | Общий провод |

| Белый (A-) | Отрицательный сигнал моста |

| Зелёный (A+) | Положительный сигнал моста |

## Технические характеристики

| Параметр | Значение |

| --- | --- |

| Максимальный измеряемый вес | 1 кг |

| Комплексная ошибка | ±0,2% FS |

| Напряжение питания | 3–12 В DC |

| Тип интерфейса | Четырёхпроводной мост |

| Рабочая температура | -10°C … +50°C |

| Материал корпуса | Алюминий |

| Крепёжные отверстия | 4 боковых + 1 центральное сдвоенное |

## Преимущества

• Высокая точность измерений — мостовая схема минимизирует погрешность
• Прочный алюминиевый корпус — лёгкий и долговечный
• Совместимость с HX711 — удобное подключение к микроконтроллерам
• Удобный монтаж — 4 крепёжных отверстия для жёсткой фиксации
• Широкий диапазон питания (3–12 В) — подходит для различных микроконтроллеров

## Применение

• Электронные мини-весы (кухонные, лабораторные, ювелирные)
• Автоматизированные системы дозировки
• Контроль нагрузки в робототехнике и мехатронике
• Измерение давления и усилия в конструкциях
• DIY-проекты с микроконтроллерами (Arduino, ESP8266, ESP32, Raspberry Pi)

## Комплектация

• Тензодатчик 1 кг — 1 шт.
