16-битный модуль расширения портов ввода-вывода MCP23017 E/SS (I2C, 3–5.5 В)

# 16-битный модуль расширения портов ввода-вывода MCP23017 E/SS (I2C, 3–5.5 В)

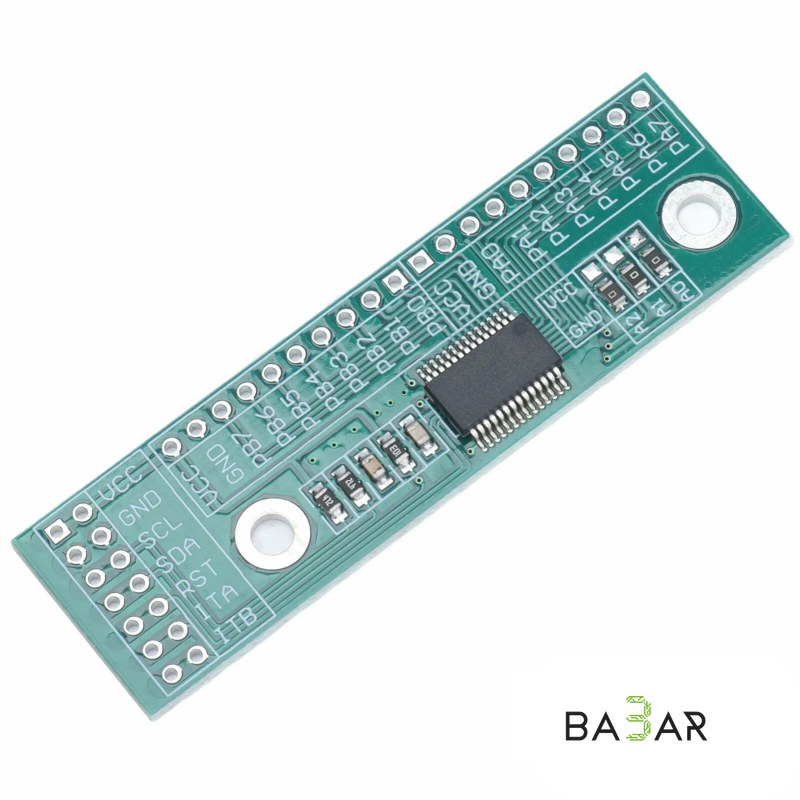

Компактный модуль расширения портов ввода-вывода (GPIO) на базе микросхемы MCP23017 (в корпусе SSOP / E/SS) от Microchip подключается по высокоскоростному интерфейсу I2C и позволяет добавить 16 независимых цифровых каналов к микроконтроллерам (Arduino, ESP32, STM32, Raspberry Pi). Каждый контакт модуля может быть гибко настроен на вход (с возможностью включения подтягивающего резистора) или на выход. Наличие трех адресных контактов позволяет подключать до 8 таких планок на одну шину I2C, расширяя количество портов ввода-вывода до 128.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Основной чип | Microchip MCP23017 (корпус SSOP / E/SS) |

| Количество портов ввода-вывода | 16 независимых цифровых каналов (GPA0–GPA7, GPB0–GPB7) |

| Интерфейс связи | I2C / IIC (поддержка частот 100 кГц, 400 кГц и до 1.7 МГц) |

| I2C-адресация | 3 адресных контакта (A0, A1, A2) — до 8 адресов (от 0x20 до 0x27) |

| Рабочее напряжение (VCC) | 3.0 – 5.5 В DC (полная совместимость с логикой 3.3 В и 5 В) |

| Нагрузочная способность пинов | До 25 мА на один контакт (ток источника / ток потребления) |

| Встроенная периферия | Настраиваемые подтягивающие резисторы (Pull-Up), выходы прерываний |

| Диапазон рабочих температур | -40 °C … +125 °C |

| Габариты платы | 66 × 18 мм |

---

### Назначение контактов (Pinout)

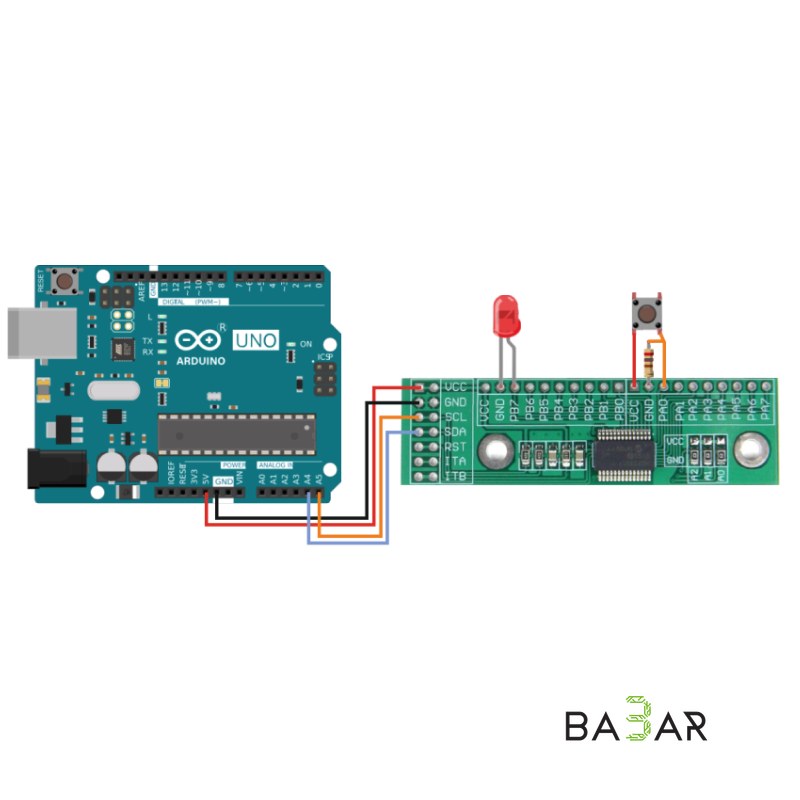

• VCC: Питание модуля (+3.0 В – +5.5 В DC).
• GND: Общий провод (земля).
• SCL: Тактовая линия шины I2C.
• SDA: Линия данных шины I2C.
• A0, A1, A2: Выводы выбора I2C-адреса устройства на шине.
• INTA / INTB: Выходы аппаратных прерываний для портов A и B (генерируют сигнал при изменении состояния входов).
• GPA0 – GPA7: 8 цифровых портов ввода-вывода группы A.
• GPB0 – GPB7: 8 цифровых портов ввода-вывода группы B.

---

### Область применения

• Управление светодиодными щитами и индикацией: Подключение матриц светодиодов, 7-сегментных индикаторов и транзисторных ключей.
• Опрос кнопочных панелей и концевиков: Считывание состояния матричных клавиатур, конечных выключателей и датчиков.
• Управление многоканальными реле: Коммутация исполнительных блоков в системах промышленной автоматики и «Умного дома».
• Расширение возможностей контроллеров: Добавление свободных GPIO для плат с небольшим количеством выводов (ESP8266, Raspberry Pi Pico и др.).

---

### Преимущества

1. Задействует всего 2 провода

Экономит выводы управляющего контроллера, предоставляя 16 полноценных портов взамен 2 линий I2C.

2. Мощные выходы (до 25 мА)

Высокая нагрузочная способность позволяет напрямую подключать светодиоды, оптопары и маломощные реле.

3. Поддержка прерываний

Позволяет микроконтроллеру реагировать на изменения сигналов на входах в реальном времени без непрерывного опроса (polling) шины.

4. Масштабируемость до 128 каналов

Соединение 8 модулей на одной шине I2C дает до 128 свободных портов ввода-вывода.
