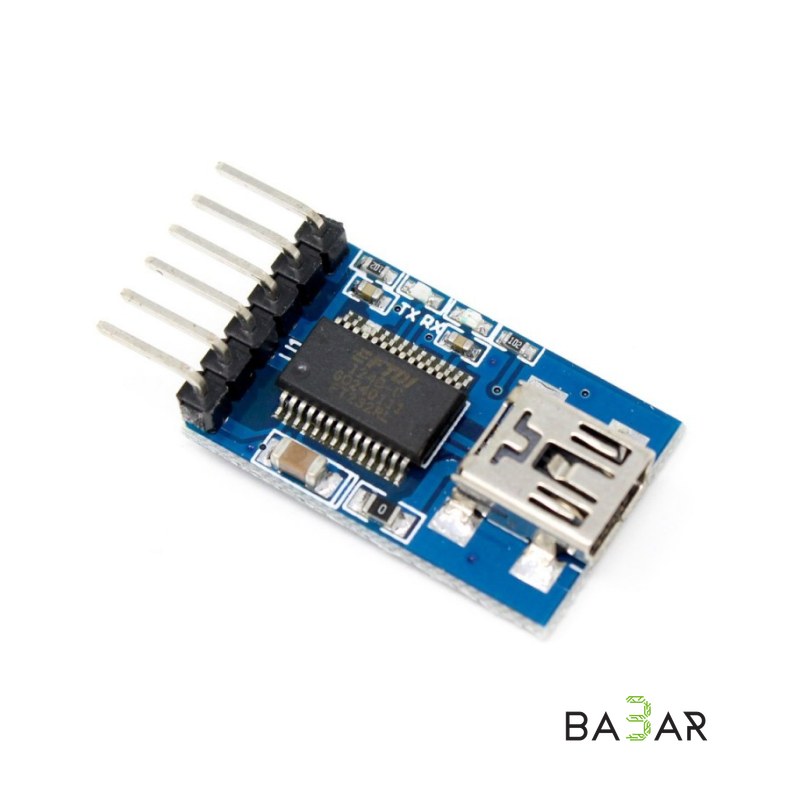

USB-TTL Преобразователь FT232RL (FTDI Programmer, 3.3 В / 5 В)

# USB-TTL Преобразователь FT232RL (FTDI Programmer, 3.3 В / 5 В)

Модуль программирования и связи на базе микросхемы FT232RL от FTDI Chip предназначен для сопряжения устройств с последовательным интерфейсом UART/TTL (микроконтроллеры, датчики, GSM/GPS-модули) с компьютером через порт USB. Преобразователь создает в системе виртуальный COM-порт (VCP) и позволяет сшивать прошивку, отлаживать устройства и обмениваться данными. Наличие сигнального вывода DTR обеспечивает автоматический сброс (Auto-Reset) при прошивке плат Arduino Pro Mini и контроллеров без встроенного USB-интерфейса.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Основной чип | FTDI FT232RL |

| Тип преобразования | USB в TTL / UART (Serial) |

| Входной разъем USB | Mini-USB |

| Выходные логические уровни (I/O) | Переключаемые: 3.3 В / 5.0 В (SMD-джампер / джампер на плате) |

| Выходное напряжение питания | +3.3 В DC и +5.0 В DC |

| Скорость передачи данных | Автоматическое определение, до 1 Мбит/с |

| Поддерживаемые оси / сигналы | TXD, RXD, RTS, CTS, DTR, GND, VCC |

| Светодиодная индикация | Индикаторы передачи (TX) и приема (RX) данных |

| Поддержка операционных систем | Windows (XP / Vista / 7 / 8 / 10 / 11), Linux, Mac OS X, Windows CE |

| Рабочая температура | -40 °C … +85 °C |

---

### Назначение контактов (Pinout)

• VCC: Питание внешнего устройства (+3.3 В или +5.0 В DC в зависимости от положения джампера).
• GND: Общий провод (земля).
• TXD: Выход передатчика TTL (подключается к выводу RXD микроконтроллера).
• RXD: Вход приемника TTL (подключается к выводу TXD микроконтроллера).
• DTR: Сигнал автосброса (Data Terminal Ready). *Подключается к пину RST на Arduino Pro Mini для автоматической перезагрузки при прошивке.*
• CTS: Сигнал готовности к передаче (Clear to Send) для аппаратного контроля потока.

---

### Область применения

• Программирование микроконтроллеров: Прошивка Arduino Pro Mini, Arduino LilyPad, планок на базе STC MCU, NXP, Renesas, NEC, а также модулей ESP8266 / ESP32.
• Отладка и сбор данных: Двусторонний обмен данными между ПК и микроконтроллером через последовательный порт (Serial Monitor).
• Связь с периферийными модулями: Настройка и чтение данных с GPS-приемников, GSM/GPRS/LTE-модемов, Bluetooth (HC-05/06) и Wi-Fi модулей.
• Восстановление и прошивка устройств: Прошивка и восстановление роутеров (DD-WRT), жестких дисков, спутниковых тюнеров, автомобильных сканеров и торгового оборудования.

---

### Преимущества

1. Аппаратный пин DTR: Избавляет от необходимости вручную нажимать кнопку Reset на плате Arduino Pro Mini во время загрузки скетча.

2. Переключаемый уровень логики (3.3V / 5V): Позволяет безопасно работать как с 5V платами (Arduino Uno/Nano/Pro Mini 5V), так и с 3.3V контроллерами (ESP8266, STM32, Raspberry Pi) без риска повредить входы.

3. Надежный чип FT232RL

Обеспечивает стабильную передачу данных без потери пакетов на высоких скоростях и имеет официальную поддержку драйверов во всех современных ОС.

4. Визуальная индикация

Встроенные светодиоды TX/RX позволяют в реальном времени отслеживать наличие и направление передачи данных.
