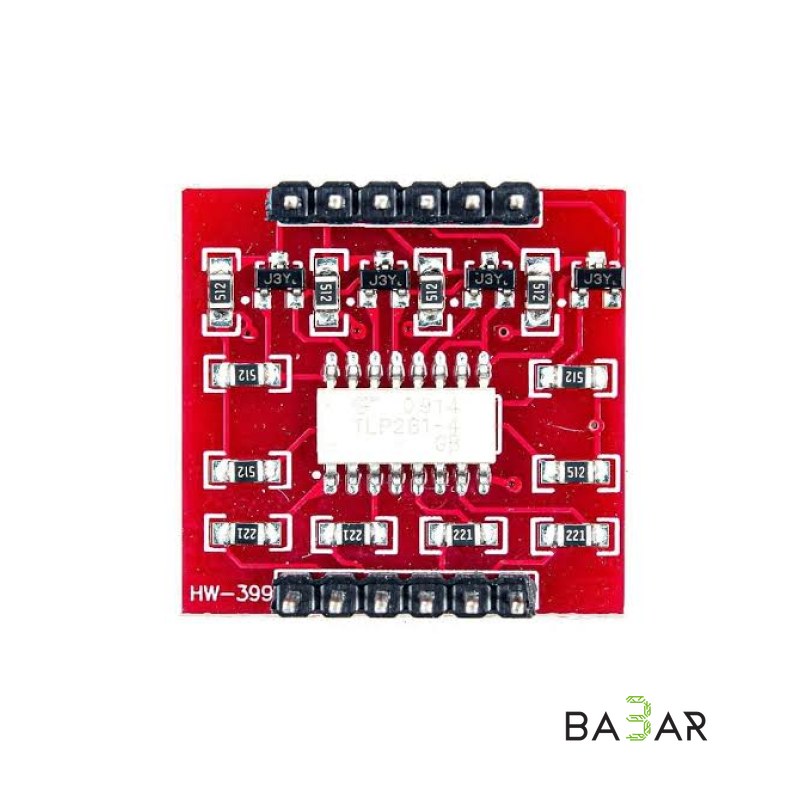

4-канальный модуль опторазвязки TLP281 (TLP281-4)

# 4-канальный модуль опторазвязки TLP281 (TLP281-4)

4-канальный модуль оптической развязки на базе микросхемы TLP281-4 предназначен для безопасного согласования и гальванической развязки низковольтных управляющих цепей (например, микроконтроллеров с логикой 3.3 В / 5 В) с высоковольтными, силовыми или помехонасыщенными системами. Модуль эффективный отсекает электрические шумы, скачки напряжения и предотвращает повреждение управляющей электроники. В схеме модуля помимо оптопар используются дискретные транзисторы, что обеспечивает корректное преобразование и инверсию логических уровней.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Основной чип | TLP281-4 (4 светодиода + 4 фототранзистора) |

| Количество каналов | 4 независимых канала |

| Максимальное коммутируемое напряжение | До 24 В |

| Максимальный ток нагрузки (HVCC) | До 500 мА на канал |

| Напряжение питания силовой части (HVCC) | До 24 В DC |

| Габариты платы | 25 × 24 мм |

---

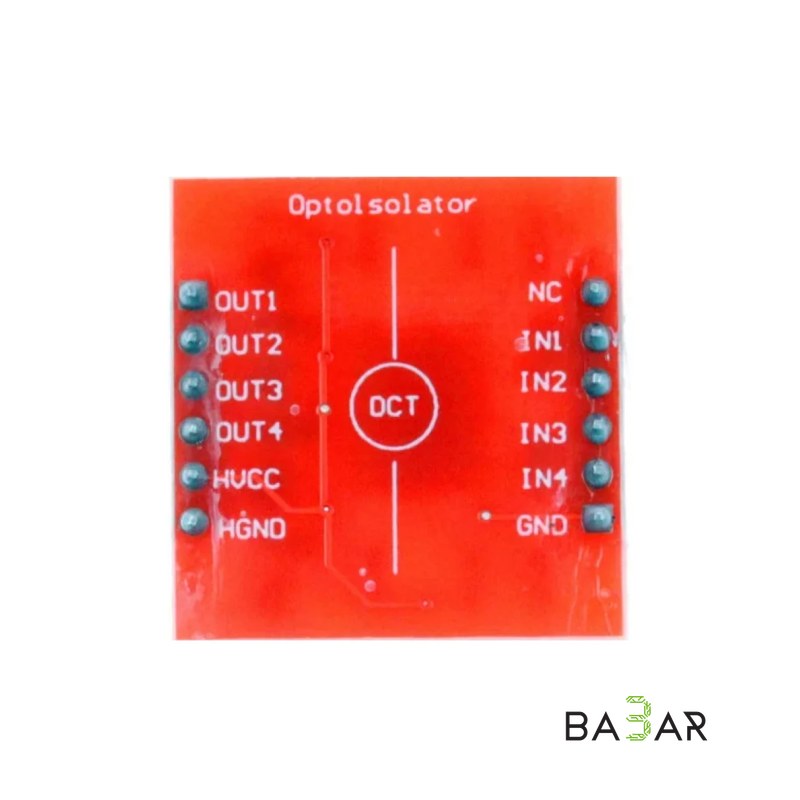

### Назначение контактов (Pinout)

• Низковольтная часть (Вход / Управление):
• IN1 – IN4: Входы управляющих сигналов от микроконтроллера (3.3 В – 5 В).
• GND: Общий провод низковольтной части.
• Высоковольтная часть (Выход / Нагрузка):
• HVCC: Вход высокого напряжения питания силовой нагрузки (до 24 В).
• HGND: Общий провод (земля) высоковольтной части.
• OUT1 – OUT4: Выходы с гальванической развязкой для управления нагрузкой.

---

### Область применения

• Управление электродвигателями и сервоприводами: Безопасное включение/выключение силовой нагрузки и защита драйверов.
• Промышленная автоматика: Развязка входных и выходных линий в условиях сильных электромагнитных помех.
• Защита входов/выходов микроконтроллеров: Изоляция портов ввода-вывода Arduino, ESP32, STM32 и Raspberry Pi от внешних цепей.
• Коммутация высоковольтных сигналов: Управление реле, клапанами, светодиодными лентами и исполнительными механизмами.

---

### Преимущества

1. Гальваническая изоляция

Надежная оптическая развязка полностью защищает чувствительный микроконтроллер от импульсных помех и высоковольтных пробоев.

2. Усиление по току (до 500 мА)

Встроенные транзисторы позволяют напрямую коммутировать нагрузки с током потребления до 0.5 А.

3. 4 независимых канала

Позволяют одновременно управлять четырьмя изолированными цепями в одном компактном корпусе.

4. Устойчивость к помехам

Идеально подходит для применения в условиях промышленных наводок и сильных электрических шумов.

---

### Комплектация

• 1× 4-канальный модуль опторазвязки TLP281
