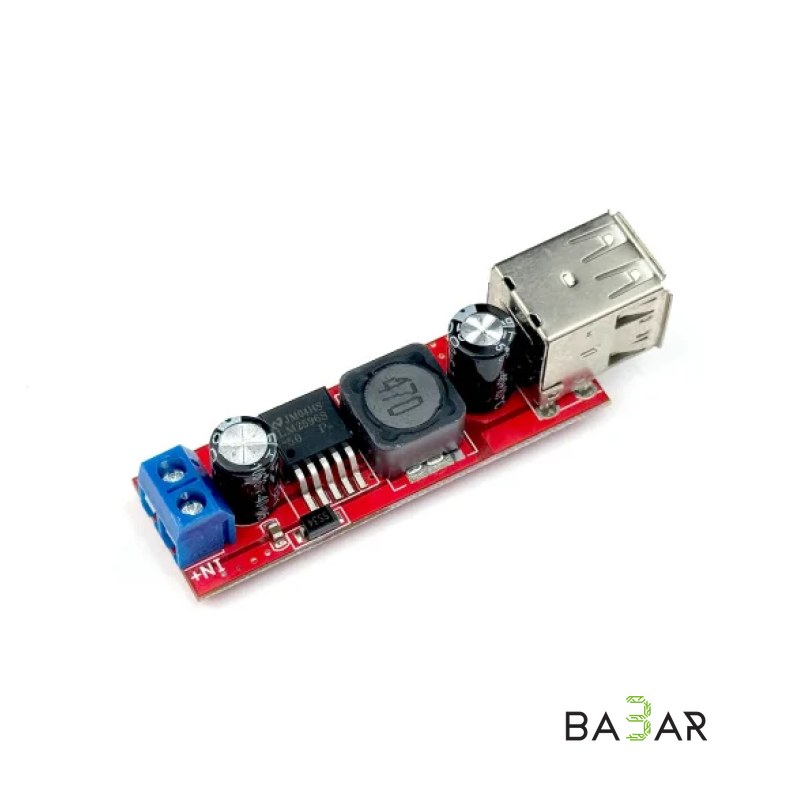

# Понижающий DC-DC преобразователь LM2596 Dual (USB 5В, 3А)

Миниатюрный импульсный понижающий конвертер на базе микросхемы LM2596S-5.0 предназначен для преобразования входного напряжения в диапазоне от 6 В до 40 В в фиксированное выходное напряжение 5 В. Модуль оснащен двумя USB-разъемами и обеспечивает надежное питание для мобильной электроники и портативных гаджетов с продолжительным током нагрузки до 2 А и кратковременным пиковым током до 3 А.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Основной чип | LM2596S-5.0 (National Semiconductor) |

| Тип преобразователя | Понижающий, импульсный, неизолированный |

| Входное напряжение (VIN) | 6.0 В – 40 В DC |

| Выходное напряжение (USB) | 5.0 В DC (фиксированное) |

| Продолжительный ток нагрузки | до 2 А |

| Пиковый ток нагрузки | до 3 А (требуется усиленное охлаждение) |

| КПД | до 82% |

| Частота преобразования | 150 кГц ± 15% |

| Ток в режиме ожидания | < 20 мА |

| Выходные интерфейсы | 2× USB Type-A |

| Входное подключение | Винтовые клеммы |

| Рабочая температура | -25 °C ~ +75 °C |

| Габариты платы | 65 × 18.9 × 17.2 мм |

| Вес | ~11 г |

---

### Область применения

• Автомобильные зарядные устройства: Питание и зарядка смартфонов, планшетов, навигаторов и видеорегистраторов от бортовой сети 12 В / 24 В.
• Автономные энергосистемы: Использование в солнечных панелях, повербанках и портативных аккумуляторах.
• Питание микроконтроллеров: Стабильная подача 5 В на платы Arduino, Raspberry Pi, ESP32 и робототехнические модули.

---

### Преимущества

1. Двойной USB-выход: Позволяет одновременно подключать и питать два USB-устройства.

2. Широкий диапазон входных напряжений (6–40 В): Совместим как с 12 В аккумуляторами, так и с 24 В грузовыми бортовыми сетями.

3. Удобное подключение

Винтовые клеммы обеспечивают надежный монтаж проводников без необходимости пайки.

4. Высокая эффективность (до 82%)

Минимальные потери энергии и нагрев при работе.

---

### Комплектация

• 1× Понижающий DC-DC модуль LM2596 Dual USB (5V, 3A)
