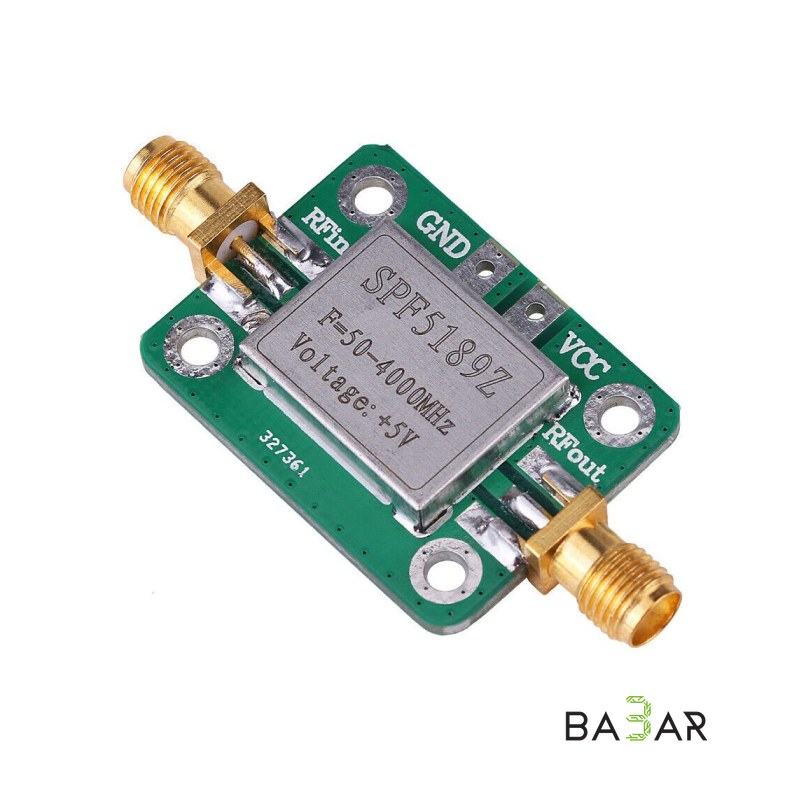

Модуль малошумящего усилителя SPF5189Z (LNA 50–4000 МГц, NF=0.6 дБ)

# Модуль малошумящего усилителя SPF5189Z (LNA 50–4000 МГц, NF=0.6 дБ)

Отладочная плата широкополосного малошумящего усилителя (LNA) на базе микросхемы SPF5189Z (SPF-5189Z) от Qorvo / Qorvo (RFMD) предназначена для усиления слабых радиочастотных сигналов в диапазоне от 50 МГц до 4000 МГц. Модуль отличается ультранизким коэффициентом шума (NF = 0.6 дБ) и высоким коэффициентом усиления, а также оснащен защитным экранирующим металлическим кожухом (крышкой), предотвращающим воздействие внешних электромагнитных помех и наводок. Модуль отлично подходит для SDR-приемников, раций, систем спутниковой навигации и радиолюбительской связи.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Основной чип | Qorvo / RFMD SPF5189Z |

| Диапазон частот | 50 МГц – 4000 МГц (50 MHz – 4 GHz) |

| Коэффициент шума (Noise Figure, NF) | 0.6 дБ (на частоте 900 МГц) |

| Коэффициент усиления (Gain) | 18.7 дБ (на 900 МГц) / 11.2 дБ (на 1900 МГц) |

| Максимальная выходная мощность (P1dB) | +22.7 дБм (на 1900 МГц) |

| Рабочее напряжение (VCC) | 3.3 В – 5.0 В DC |

| Рабочий ток | ~90 мА |

| Входной / выходной импеданс | 50 Ом |

| Разъемы подключения | SMA-female (мама) |

| Конструктивное исполнение | Плата в экранирующем металлическом кожухе (с крышкой) |

---

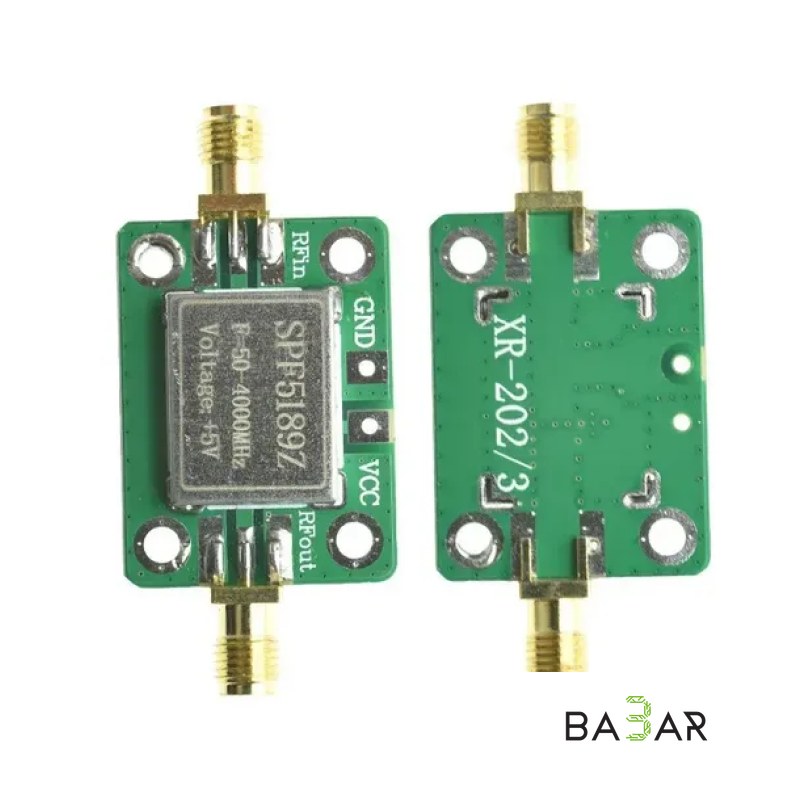

### Назначение контактов и разъемов (Pinout / Interfaces)

• RF IN: Высокочастотный вход (SMA-разъем 50 Ом, подключение антенны или источника сигнала).
• RF OUT: Высокочастотный выход (SMA-разъем 50 Ом, подключение к приемнику, SDR или трансиверу).
• VCC: Питание модуля (+3.3 В – +5.0 В DC).
• GND: Общий провод (земля).

---

### Область применения

• SDR-приемники (RTL-SDR, HackRF, Airspy): Усиление слабых эфирных сигналов и повышение чувствительности радиоприемных трактов.
• Спутниковая навигация и связь: Прием сигналов GPS, ГЛОНАСС, Galileo, а также прием метеоспутников (NOAA, METEOR) и CubeSat.
• Радиолюбительская связь (Ham Radio): Усиление сигналов в диапазонах 144 МГц (VHF), 433 МГц (UHF), 1.2 ГГц и 2.4 ГГц.
• Беспроводные системы связи: Усиление сигналов Wi-Fi (2.4 ГГц), Bluetooth, GSM, LTE.

---

### Преимущества

1. Ультранизкий уровень шума (NF = 0.6 дБ): Обеспечивает максимальную чувствительность приемного тракта без вноса существенных собственных помех.

2. Экранирующий металлический кожух: Защищает чувствительные компоненты LNA от помех, наводок и сотовых сигналов.

3. Широкий диапазон частот (от 50 МГц до 4 ГГц): Универсальное решение для работы с большинством распространенных радиочастотных диапазонов.

4. Удобные разъемы SMA: Позволяют легко подключать модуль к высокочастотным кабелям, антеннам и приемникам без пайки ВЧ-тракта.

---

### Комплектация

• 1× Модуль малошумящего усилителя SPF5189Z в экранирующем корпусе
