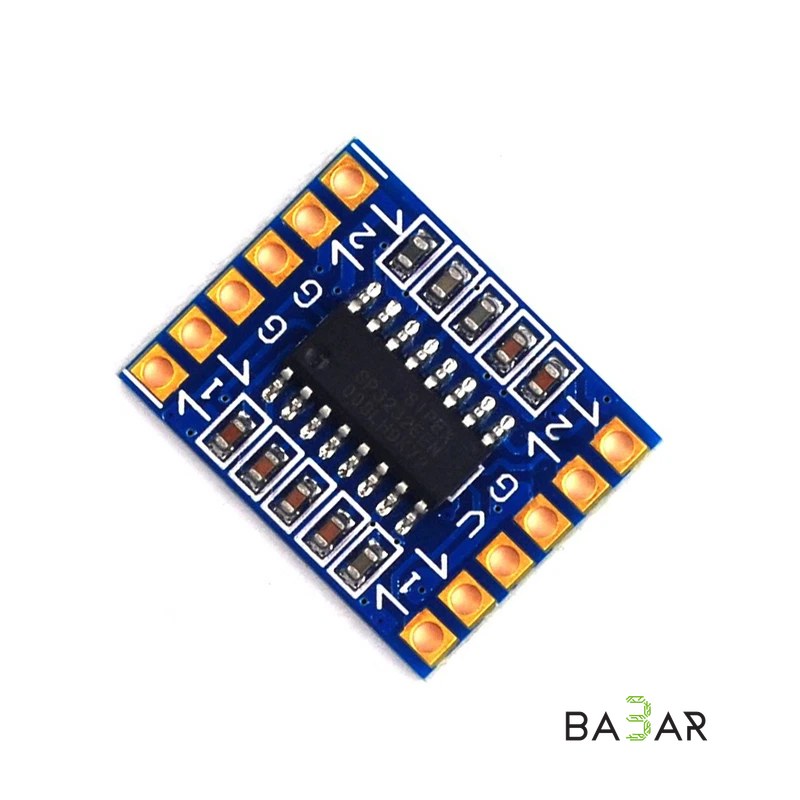

# Двухканальный модуль преобразователя TTL в RS232 (SP3232, 3–5 В)

Модуль на базе микросхемы SP3232 (улучшенный аналог MAX3232) от Sipex/Exar представляет собой двухканальный аппаратный конвертер логических уровней TTL / CMOS в стандартизированные уровни интерфейса RS-232 (до ±12 В) и обратно. Встроенный бестрансформаторный генератор на зарядовых насосах (Charge Pump) позволяет модулю формировать полноценные сигналы RS-232 при питании от единого источника с напряжением от 3.0 В до 5.5 В. Модуль оснащен архитектурой с 2 драйверами и 2 приемниками, что обеспечивает стабильную двухстороннюю связь на скоростях от 235 кбит/с и выше.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Основной чип | Sipex / Exar SP3232 (SP3232E) |

| Тип преобразования | Двунаправленное: TTL (3.3V / 5V) ⇄ RS-232 (±5V … ±12V) |

| Количество каналов | 2 независимых канала приемника (RX) и передатчика (TX) |

| Напряжение питания (VCC) | 3.0 – 5.5 В DC (согласовано с 3.3 В и 5 В микроконтроллерами) |

| Максимальная скорость передачи | От 235 кбит/с и выше |

| Ток потребления (рабочий) | ~0.3–1 мА (высокая энергоэффективность) |

| Встроенная защита | Защита от электростатических разрядов (ESD) до ±15 кВ |

| Диапазон рабочих температур | -40 °C … +85 °C |

---

### Назначение контактов (Pinout)

• VCC: Питание модуля (+3.0 В – +5.5 В DC).
• GND: Общий провод (земля питания и сигналов).
• RXD-TTL: Вход/выход приемника уровня TTL (подключается к пину RXD микроконтроллера).
• TXD-TTL: Вход/выход передатчика уровня TTL (подключается к пину TXD микроконтроллера).
• RXD-232: Приемник уровней RS-232 (подключается к линии TXD внешнего RS-232 оборудования/COM-порта).
• TXD-232: Передатчик уровней RS-232 (подключается к линии RXD внешнего RS-232 оборудования/COM-порта).

> Внимание: Не подключайте линии RS-232 напрямую к выводам микроконтроллера (Arduino, ESP32, STM32)! Напряжение сигналов RS-232 может достигать ±12 В и немедленно выведет из строя логические порты контроллера.

---

### Область применения

• Промышленное оборудование: Сопряжение микроконтроллеров (Arduino, ESP32, STM32, Raspberry Pi) с промконтроллерами (ПЛК), частотными преобразователями и счётчиками.
• Кассовая и торговая техника: Связь с фискальными регистраторами, сканерами штрихкодов, весами и дисплеями покупателя по интерфейсу RS-232.
• Сетевое и коммуникационное оборудование: Подключение к консольным портам (Console Port) роутеров, коммутаторов, серверных ИБП (UPS) и GSM/3G-модемов.
• Портативные приборы: Использование в носимых терминалах и сборщиках данных благодаря сверхнизкому энергопотреблению.

---

### Преимущества

1. Широкий диапазон питания (3.0–5.5 В)

В отличие от устаревшей MAX232 (требовавшей строго 5 В), SP3232 напрямую работает с современными 3.3V контроллерами (ESP32, STM32, RP2040) без дополнительных конвертеров.

2. Двухканальная архитектура

Позволяет одновременно передавать и принимать данные по двум независимым последовательным линиям или реализовывать аппаратный контроль потока (RTS/CTS).

3. Высокая энергоэффективность

Схема на зарядовых насосах с малыми внешними конденсаторами обеспечивает минимальный нагрев и низкий ток потребления, что критично для батарейных устройств.

4. Встроенная ESD-защита

Защищает микроконтроллер от статического электричества и высоковольтных наводок на длинных линиях связи.
